Роликові енерголанцюги – кочення замість ковзання

Роликові енергетичні ланцюги: безкомпромісна витривалість

Стандартні енерголанцюги ходять на довгі відстані у режимі ковзання. Потреба у подоланні технічних обмежень цього типу ланцюгів стала поштовхом до розробки роликових систем. Роликові енергетичні ланцюги igus призначені для застосувань із довгими ходами на високих швидкостях – наприклад, у фінішних камерах (поліграфія, піскоструйна обробка) і на конвеєрних лініях. Також низький коефіцієнт тертя роликових ланцюгів економить кошти у повільніших кранових і транспортних застосуваннях, оскільки розміри приводів можуть бути значно меншими.

Очевидні переваги роликових ланцюгів igus:

• Роликові енерголанцюги безпечні, економлять місце і майже не потребують обслуговування. Довжину кабелів, порівняно з підвісними системами типу festoon, можна скоротити до 50%.
• Значне зменшення необхідної потужності приводу: до менш ніж 37% від початкової.
• Хід на 1000 метрів і навіть більше.
• Використовуються при високих швидкостях до 10 м/с.
• Рівномірне кочення навіть при роботі у брудних середовищах.

Рекомендовані системи роликових ланцюгів:

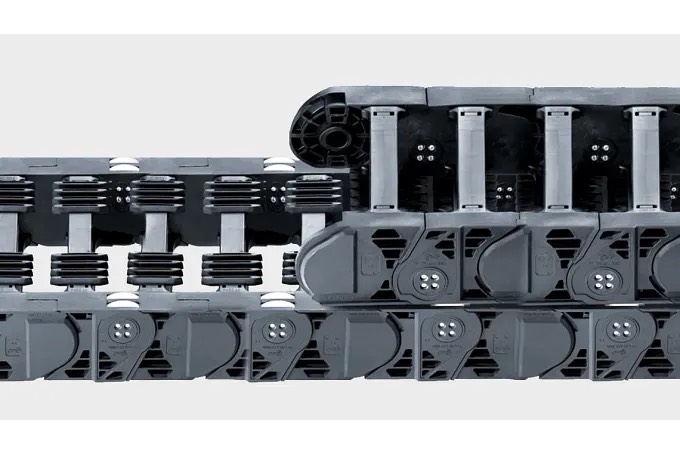

• P4. Профільний роликовий ланцюг із важким наповненням (до 30 кг/м) для високих швидкостей (до 10 м/с)

• P4.1. Збільшений ресурс роботи – 375 тис. кілометрів запасу ходу. Довгі ходи до 1000 м.

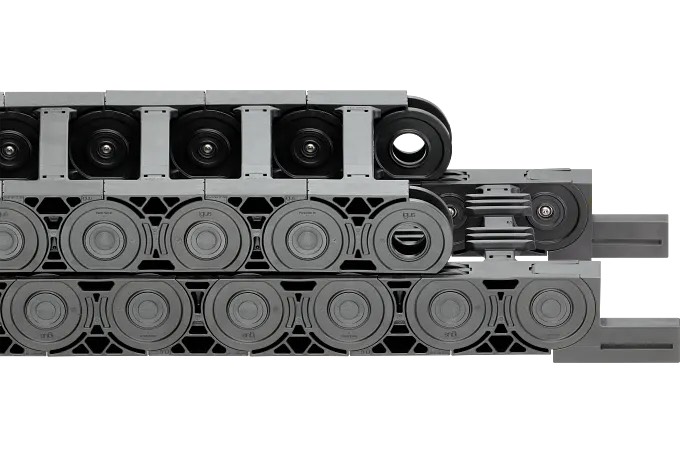

• P4HD.1R. Більший на 50% ресурс (у порівнянні з P41.56R). Просте обслуговування.

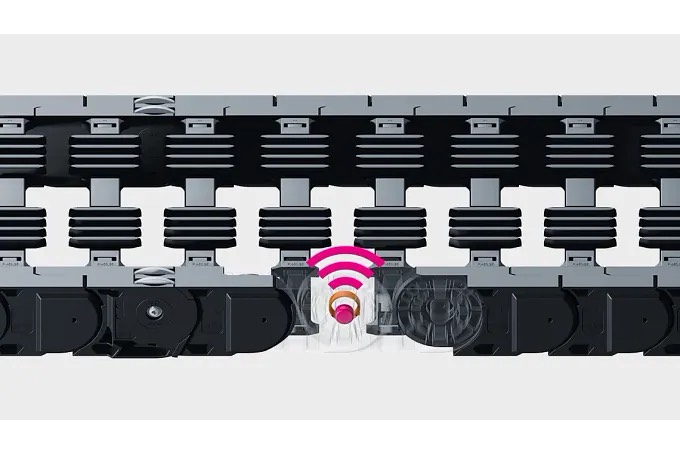

• E4.1R. Менше шуму та вібрації завдяки зменшеній потребі в потужності приводу.

Успішні застосування:

• На причальному крані. Роликовий ланцюг працює плавно на стометровому ходу з 2015 року. З того часу відпрацьовано понад 9000 годин.
• На штабелері. Енерголанцюг для штабелера із ходом 615 метрів працює безперебійно вже понад 10 років й економить близько 57% потужності, потрібної для руху системи.
• На роторному екскаваторі. Світовий рекорд – 670 метрів! Найдовший хід із роликовим енерголанцюгом. Конструкція, що не потребує обслуговування з меншою на 75% силою тяги/штовхання.

Випробування на довгу відстань

Роликовий енерголанцюг був протестований при швидкості до 8 м/с на відстань 200 метрів, що дорівнює ходу близько 400 метрів. Повністю автоматизована система враховує широкий діапазон застосувань у плані прискорення та швидкості. Умови довкілля також постійно впливали на ланцюг і кабель всередині нього під час випробувань (на додачу до механічного навантаження при русі транспортної системи).

Часті питання

Коли я маю використовувати роликовий ланцюг?

При довгих ходах більш ніж 100 метрів і важким кабельним заповненням із прискоренням понад 1 м/с2. Ланцюги ковзання з часом перестали справлятися з дедалі більшими силами тяги/штовхання – це й призвело до створення роликових систем.

Як часто треба змащувати або замінювати ролики на тяговій системі?

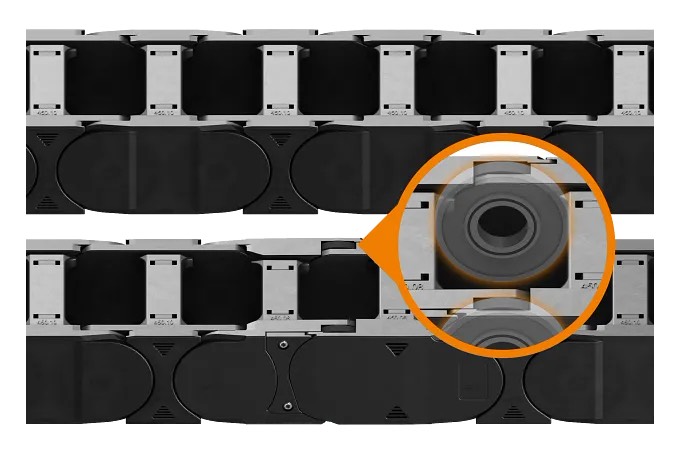

Час служби роликів енерголанцюгів здебільшого залежить від матеріалу роликів та середовища, в якому вони працюють. Некоректно направлені або незахищені ролики більш підвладні впливу середовища. В системах енергетичних ланцюгів ролики вбудовані в ланки та змащені «одразу й назавжди» мастилом, стійким до морської води. Така конструкція не потребує заміни протягом всього терміну служби.

Чи можу я використовувати роликові ланцюги E4/4 на верстатному обладнанні?

Ланцюги E4/4 найбільше знані у крановій галузі. Але як щодо верстатів? Високі навантаження, довгі відстані ходу й динамічна поведінка – такі характеристики часто притаманні верстатній осі x. Роликовий ланцюг 5050HRD, наприклад, працює при ходах від 10 до 800 метрів з максимальним заповненням до 30 кг/м. Із внутрішньою висотою 80 мм цей ланцюг все ще може працювати динамічно. Наприклад, при значеннях amax до 50 м/с² та vmax до 6 м/с.

Чи підійде серія E4/4 для мого обладнання?

Лінійка має 4 внутрішні висоти, 7 радіусів вигину і 42 типи ширини, два варіанти армування – і всі вони доступні у вигляді закритої e-tube прямо зі складу, що з високою ймовірністю підійде вашому обладнанню. Для впевненості в оптимальній роботі ланцюга ми рекомендуємо, щоб він був підібраний експертами igus. Вони обережно перевірять заповнення та спроєктують відповідну напрямну безпосередньо для вас. У більшості випадків igus також розраховує точний термін служби, який базується на даних випробувань. Це гарантує безпеку вам і вашій системі. У підсумку це значить, що роликові енерголанцюги E4/4 – повністю випробувана й протестована технологія, і тому може використовуватись без проблем при будь-яких проєктних умовах.
