Інноваційні кабельні напрямні від igus підвищують надійність вітрогенераторів

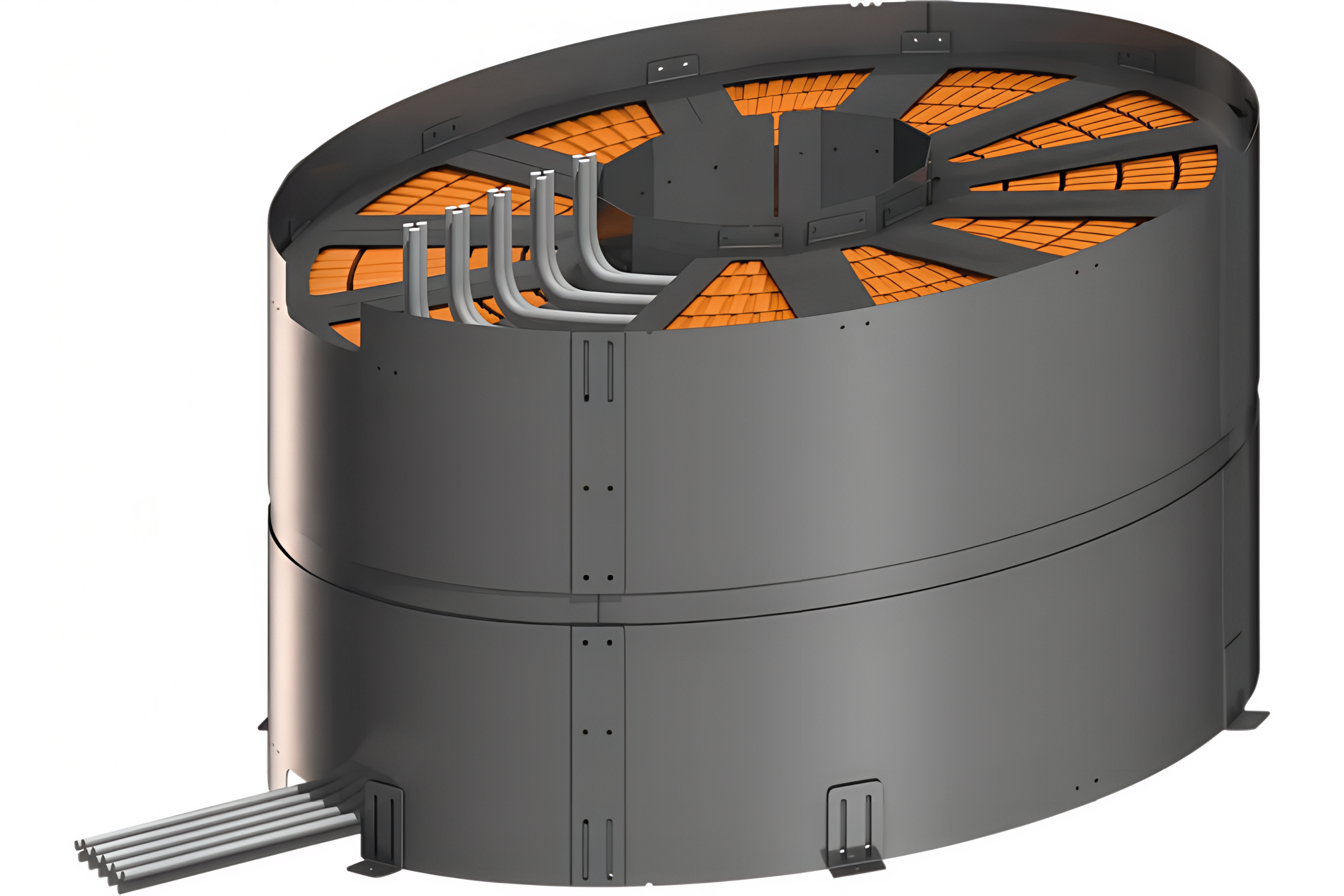

Поворотний модуль TRM забезпечує надійне обертання силових та сигнальних кабелів у мотогондолах до 1800°

Надійні кабелі можуть значно підвищити економічну ефективність вітрогенераторів. З поворотним модулем triflex TRM igus виводить на ринок новий тип кабельних напрямних, які надійно захищають кабелі у гнучких енерголанцюгах з високоефективних полімерів під час обертання мотогондол до 1800°. Компактна система – результат дослідного проєктування. Її можна попередньо змонтувати та адаптувати під індивідуальні застосування.

Вітрогенератори часто знаходяться у віддалених зонах, через що дорожчає обслуговування – особливо морських (offshore) вітряків. Тому важливо, щоб всі системи були надійними. Також діють високі вимоги до встановлення численних кабелів, через які на генератор, редуктор та системи керування в мотогондолах подається енергія та дані з землі. Оскільки гондоли вітряків безперервно обертаються, щоб синхронізуватися з напрямком вітру, кабелі постійно піддаються важким навантаженням.

Розрив кабелю – серйозна проблема в цьому середовищі та часто потребує дорогого та довгого ремонту. У межах дослідного проєктування igus розробила TRM – інноваційну та компактну систему напрямних для кабелів, яка безпечно направляє та захищає кабелі під час повороту гондол. Система підвищує надійність вітряків та їхню економічну ефективність; вона доступна для замовлення з жовтня 2024 року.

Обертається на 1800°

Система TRM працює наступним чином: вона розташована у верхній частині вітрогенератора, точно під мотогондолою. Всередині п’ять енерголанцюгів triflex, наповнені силовими та сигнальними кабелями, розташовані паралельно один до одного. Ланцюги можуть рухатися у трьох вимірах та мають гнучкі ланки з високоефективних полімерів, які утворюють кільцеподібну структуру. Це дозволяє triflex робити поворотні рухи навколо центральної осі. Коли мотогондола обертається, рух верхньої частини TRM синхронізується з енерголанцюгами.

Рухома опорна структура всередині системи гарантує, що енерголанцюги не виходять за межі свого радіуса вигину та завжди розташовуються правильно. Завдяки контрольованому спрямуванню кабелі можуть обертатися до 1800° без заплутування або перегинів. Тому оператори можуть обертати мотогондоли до п’яти разів навколо осі в одному напрямку та працювати проти вітру без поспіху. Так підтримується безпечне та енергоефективне положення системи.

Попередній монтаж економить час на встановлення майже вдвічі

igus також приділила значну увагу економії простору та скороченню часу монтажу для користувачів. Модуль спроєктований компактно: з зовнішнім діаметром усього 1300 мм та висотою менше метра, він потребує мінімального місця біля поворотної осі.

На додачу, користувачі можуть зручно оснастити систему потрібними кабелями ще на землі або придбати систему, попередньо підготовлену на заводі igus. Компанія пропонує кабелі з лінійки chainflex. Вони витримують постійні навантаження при крученні й не втрачають функціональності у різних середовищах – наприклад, за жорстких перепадів температур. Таким чином підвищується надійність вітрогенераторів. Завдяки попередньо змонтованій системі подачі енергії TRM час встановлення на виробничому майданчику клієнта можна скоротити на 50%.
