Выносливые кабели igus для вертикальных сборщиков заказов

В этом применении сигнальные и энергетические кабели chainflex противостоят спиральной деформации на мачте погрузчика высотой до 12 метров

• Потребность: выносливые силовые и сигнальные кабели на подвижной мачте с несколькими направляющими роликами, проложенные в кабину машины для сбора заказов.
• Требования: компактное решение для направления электрических и гидравлических кабелей; использование принципа отклонения в роликах на длинных кабелях.
• Продукт: кабели chainflex.
• Отрасль: перемещение материалов.
• Результат для клиента: долговечное кабельное решение для нестандартной геометрии мачты и направляющих роликов.

Пару слов о вертикальных сборщиках заказов

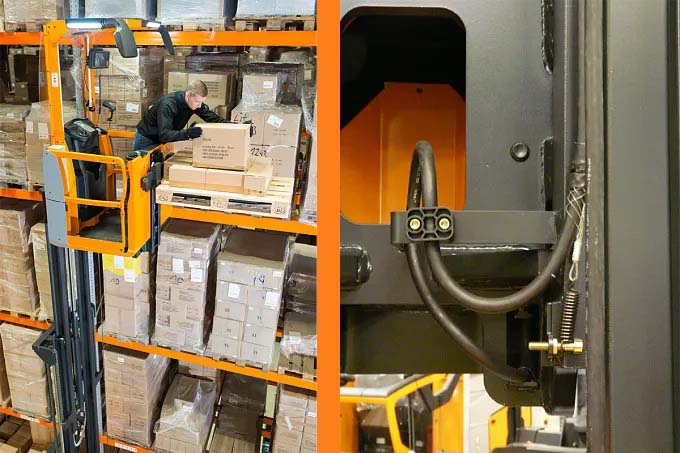

Still – один из крупнейших производителей погрузчиков. Задачей вертикальных сборщиков заказов серии EK-X является перемещение к паллетам в узких стеллажах высоких складов, из которых водитель изымает отдельные коробки. Эти сборщики могут подниматься на высоту до 12 метров и благодаря модульной конструкции прекрасно адаптируются к индивидуальным применениям. К примеру, покупатели могут выбрать конструкцию кабины, мачты, панели управления и батареи. Также доступны особые варианты под заказ.

Проблема

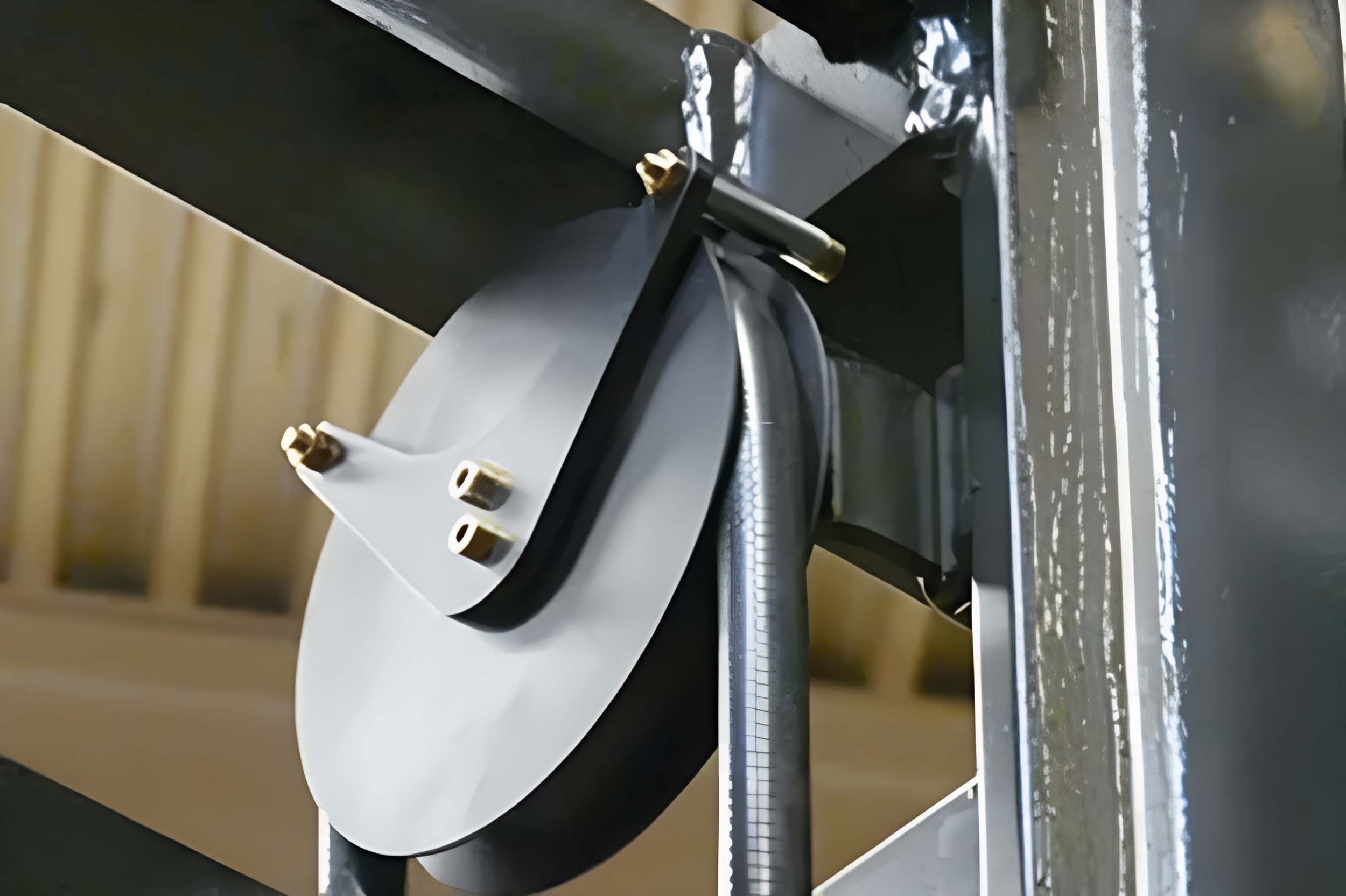

В Still некоторое время использовали принцип отклонения при направлении кабелей в роликах на небольших машинах по сбору заказов, и он хорошо себя зарекомендовал. В серии EK-X боковая роликовая направляющая была несколько модифицирована для больших длин кабелей – но начальные испытания быстро показали, что такое решение, к сожалению, в дальнейшем не сработает. Фолькер Гаспель, ответственный за электрический инжиниринг в Kion Systems, говорит: «кабели, которые мы использовали обычно, извращались и провисали. Через некоторое время они перестали выдерживать нагрузку, потому что испытывать такие кабели - сама по себе непростая задача. Кабели двигались относительно мачты погрузчика и на них действовали же большие динамические. принимать во внимание возникающие там силы натяжения (эти силы отсутствуют в кабелях в энергетических цепях)».

Решение

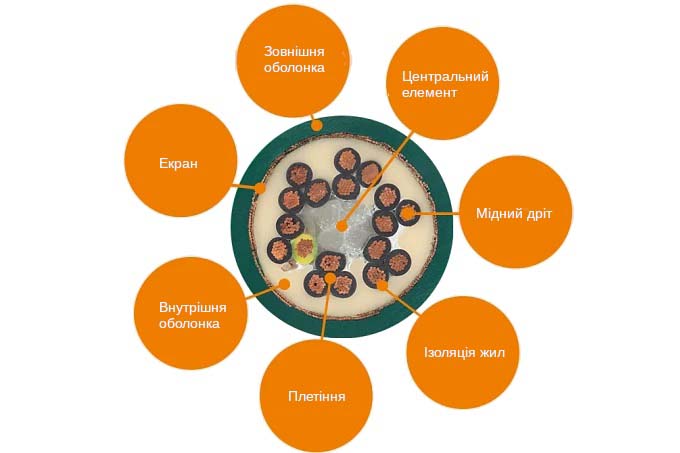

Лабораторные испытания доказали, что особая конструкция кабелей chainflex с жилами, скрученными в пучки, отлично показала себя даже на роликах. Сначала жилы скручиваются в пучки, которые затем окутывают центральный элемент кабеля с небольшим шагом. Центральный элемент не просто заполняет пространство, но и разгружает натяжение кабелей. Результатом является конструкция, похожая на стальной кабель. Для все большей поддержки этой прочной витой конструкции используется оболочка, экструдированная под давлением, окутывающая жилы в продольном направлении. Все эти меры минимизируют силы, действующие на кабель изнутри и поддерживающие стабильность его структуры.

Специальные материалы оболочки и их обработка также существенно продлевают срок службы кабелей. Было установлено, что форма ролика не влияет на срок службы. Это легко убедило конструкторов Still, и кабели igus были приняты как стандартные для EK-X. Кабель chainflex с жилами, свитыми в пучки и оболочкой из TPE (термопластического эластомера) используется для вертикальных сборщиков заказов с высотой от 4,5 до 16 метров. Там кабели, несомненно, подвергаются большим нагрузкам. Во многих применениях машины эксплуатируются постоянно: мачта двигается непрерывно. Кабели chainflex отлично работают в этих условиях, а также в тысячах применений с энергетическими цепями.

Таким образом Still нашли удачное решение проблемы, возникшей в результате изменения геометрии мачты и направляющих роликов. Эксперты из кабелей в igus также убедились, что их кабели работают не только в энергоцепях, но и на роликовых направляющих.
