Корпусные подшипники igubal в солнечных трекерах

Компания Axiom Research Labs из Бангалора разработала автоматическую модульную одноосную систему солнечных трекеров (SPV) для использования на крышах и в солнечных парках

С переоборудованием существующих неподвижных установок в системы трекеров «LEXSYS» может быть сгенерировано больше энергии для жилых, коммерческих и производственных нужд Индии в меньшем пространстве.

Чтобы убедиться, что элементы трекеров движутся безупречно в течение дня, компания полагается на надежные полимерные корпусные подшипники серии igubal ESQM – решение класса «установил и забыл»; они не требуют обслуживания при ресурсе работы в 25 лет.

• Потребность: разъемный корпусный подшипник для поддержки квадратных профилей, на которые крепятся солнечные модули
• Требования: низкое трение, устойчивость к ультрафиолету
• Отрасль: возобновляемая энергетика, фотовольтаика
• Результат для клиента: подшипники igubal ESQM с гарантированным 25-летним сроком службы - отличная альтернатива металлическим подшипникам, которые требуют регулярной смазки и обслуживания, а также подвержены коррозии. Надежные цельнопластиковые сферические подшипники со вставным шаром с низким трением компенсируют несоосности и обеспечивают постоянное плавное движение без смазки, коррозии и обслуживания. Благодаря разъемной конструкции они устанавливаются очень быстро и просто.

Проблема

Каждый модуль системы трекеров может насчитывать от 9 до 18 единиц 540-560-ваттных панелей, которые выдают, соответственно, 5 или 10 кВт энергии. Для поддержки горизонтальных квадратных профилей, на которые крепятся солнечные панели, конструкторы искали подходящие подшипники (два поддерживают 9-панельные системы, три - 18-панельные). Даже среда постоянно готовит подшипникам испытания: системы подвергаются воздействию высоких температур летом; в течение же года на них действуют дождь, грязь и пыль.

Противодейстие таким условиям – одно из главных требований к подшипникам. Они должны были выдерживать высокую нагрузку всей системы, состоящей из панелей, элементов поддержки и, соответственно, противовесов; в то же время подшипники должны были иметь низкий коэффициент трения. Они должны были поглощать осевые нагрузки, работать малошумно без колебаний в течение 25 лет. И все это, в идеале, без смазки и обслуживания.

Решение

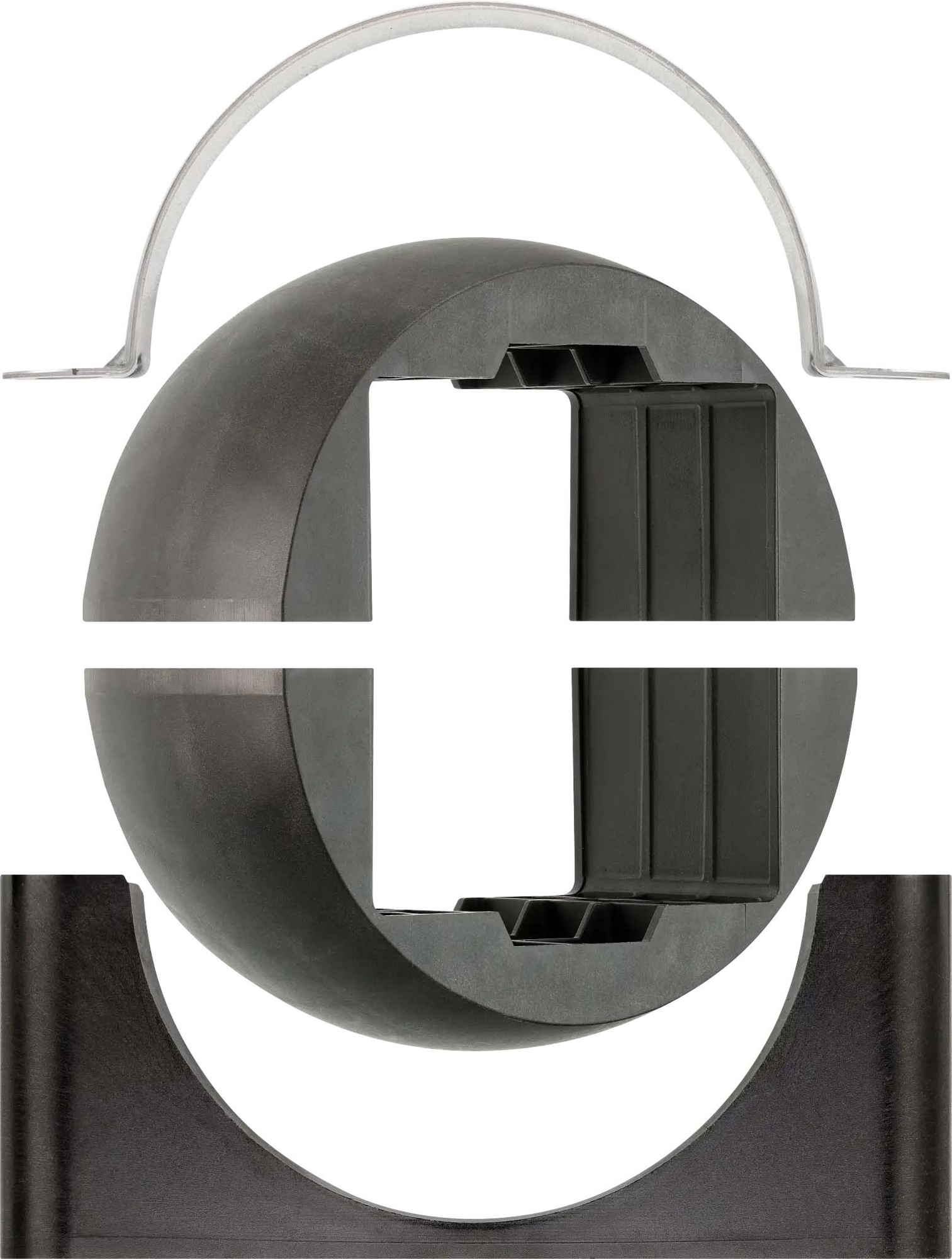

Сначала инженеры рассчитывали на металлические и композитные подшипники скольжения, но затем нашли технически лучшее и более доступное решение от igus: разъемные сферические подшипники серии igubal ESQM, которые были специально разработаны для одноосных систем солнечных трекеров. Они состоят из корпуса, изготовленного из материала igumid G (исключительно износостойкого полимера, усиленного длинным волокном) и сферического шара, изготовленного из материала iglidur J4 с очень низким коэффициентом трения.

Расчетный срок службы подшипников достиг 72 лет при нагрузке в 1,5 тонны в испытательной лаборатории igus при соответствующих симуляциях. Поэтому igus гарантирует минимум 25-летний срок работы. Экономичные корпусные подшипники устойчивы к ультрафиолету и коррозии, а также не требуют смазки, что делает их нечувствительными к грязи. Также они не требуют обслуживания. Подшипники самостоятельно подстраивают угол наклона, например, в случае неровных поверхностей; их можно установить быстро и просто благодаря двухэлементной разъемной конструкции. Это действительно решение класса «установил и забыл», которым компания Axiom Research Labs чрезвычайно довольна.

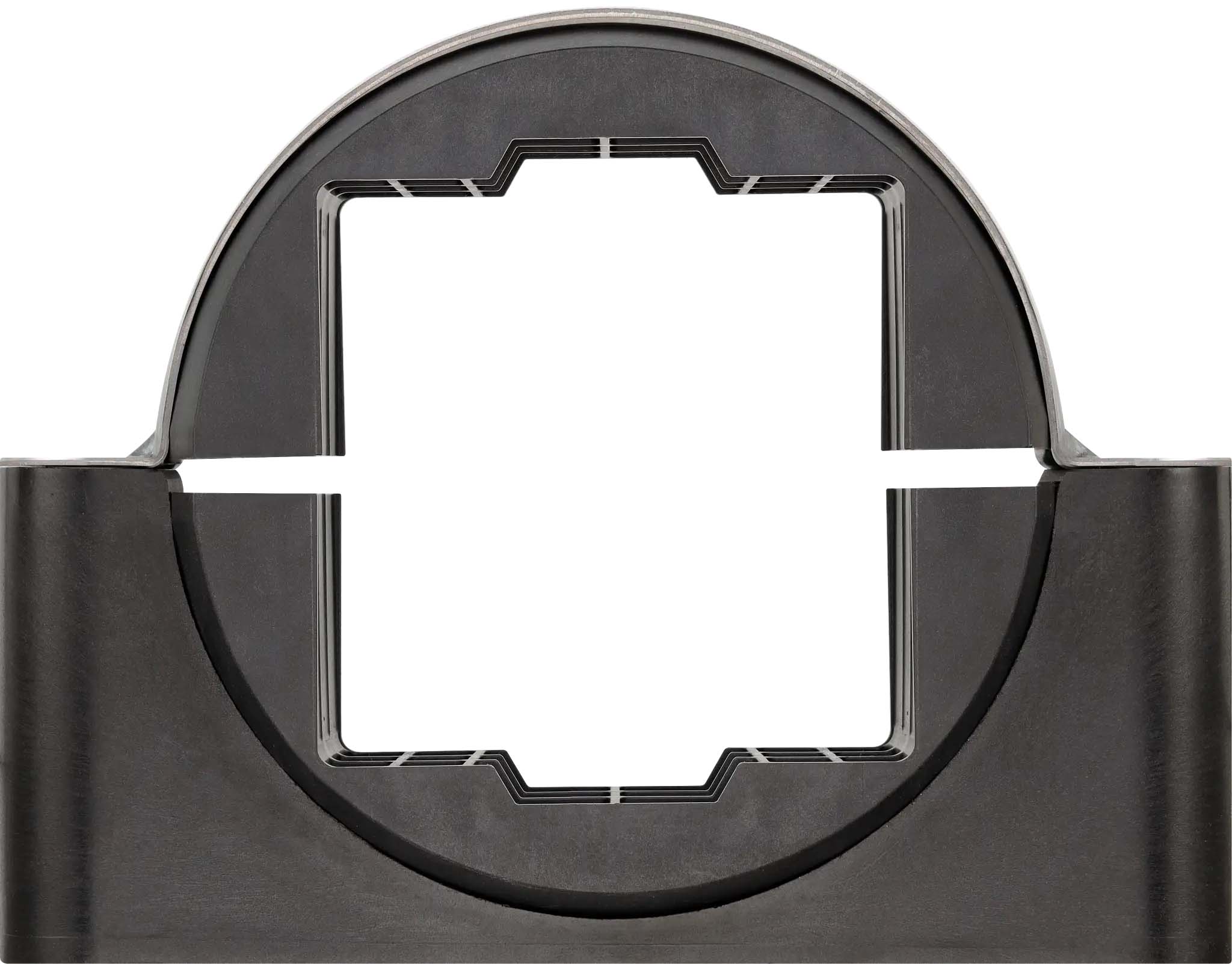

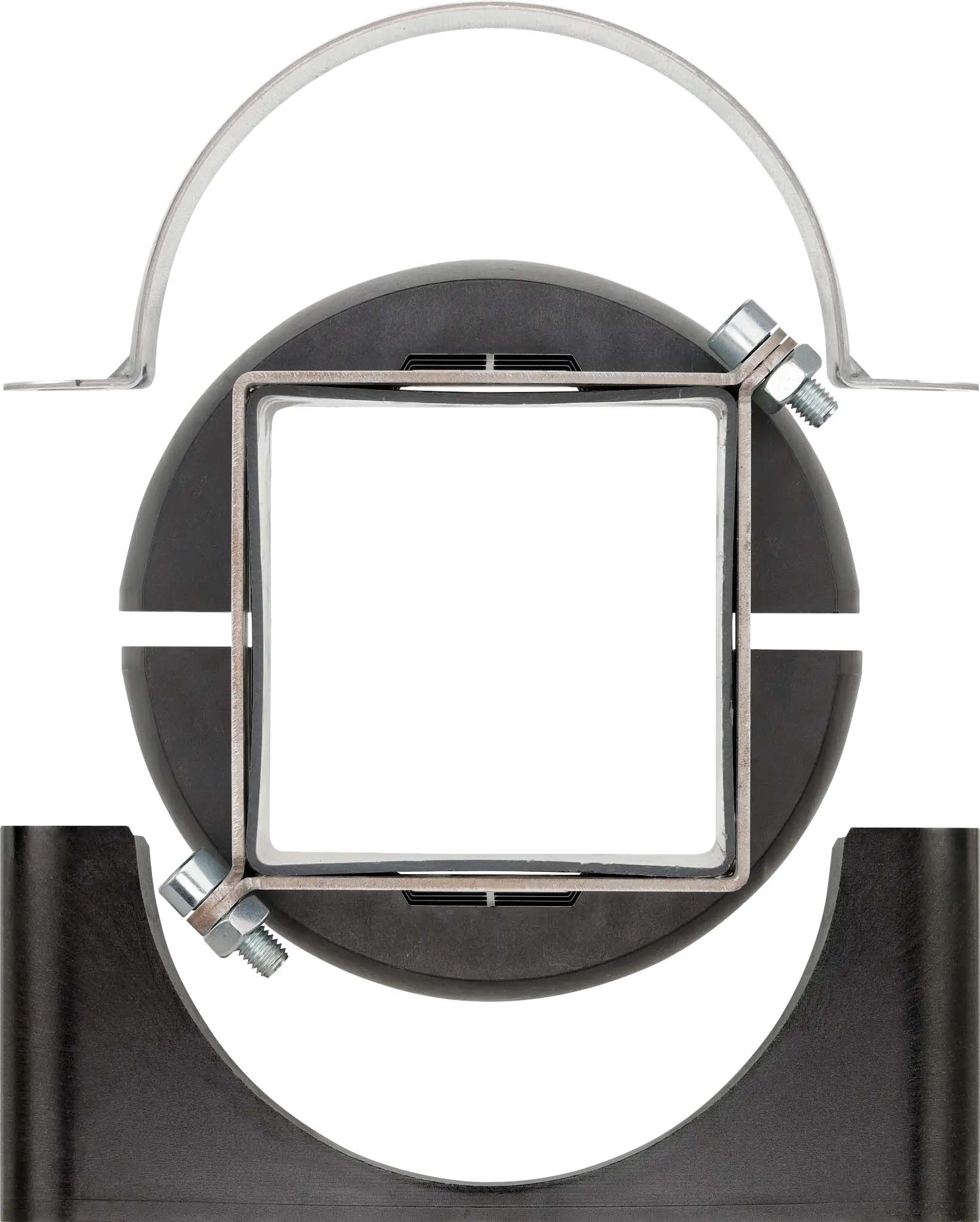

Характеристики и преимущества подшипников ESQM 2.0:

• Для квадратных профилей 120х120 мм.
• Раздельный корпус из материала solarmid G и гальванизированной стали
• Вставка из материала iglidur P UV
• Имеют выемки для прокладки кабелей
• Небольшая высота и малый вес
• Компенсация углов до 9 градусов и радиальной нагрузки до 50 кН
• Простой монтаж и демонтаж
• Выдерживают большие нагрузки
• Высокая стойкость к ультрафиолету
• Не требуют смазки и обслуживания
