Инновационные кабельные направляющие от igus повышают надежность ветрогенераторов

Поворотный модуль TRM обеспечивает надежное вращение силовых и сигнальных кабелей в мотогондолах до 1800°

Надежные кабели могут существенно повысить экономическую эффективность ветрогенераторов. С поворотным модулем triflex TRM igus выводит на рынок новый тип кабельных направляющих, надежно защищающих кабели в гибких энергоцепях из высокоэффективных полимеров при вращении мотогондол до 1800°. Компактная система – результат опытного проектирования. Ее можно предварительно смонтировать и адаптировать для индивидуальных применений.

Ветрогенераторы часто находятся в отдаленных зонах, из-за чего дорожает обслуживание – особенно морских (offshore) генераторов. Поэтому важно, чтобы все системы были надежными. Также действуют высокие требования к установке многочисленных кабелей, через которые на генератор, редуктор и системы управления в мотогондолах подается энергия и данные с земли. Поскольку гондолы ветрогенераторов непрерывно вращаются, чтобы синхронизироваться с направлением ветра, кабели постоянно подвергаются тяжелым нагрузкам.

Разрыв кабеля – серьезная проблема в этой среде и часто нуждается в дорогом и долгом ремонте. В рамках опытного проектирования igus разработала TRM – инновационную и компактную систему направляющих для кабелей, которая безопасно направляет и защищает кабели при повороте гондол. Система повышает надежность генераторов и их экономическую эффективность и стала доступной для заказа с октября 2024 года.

Вращается на 1800°

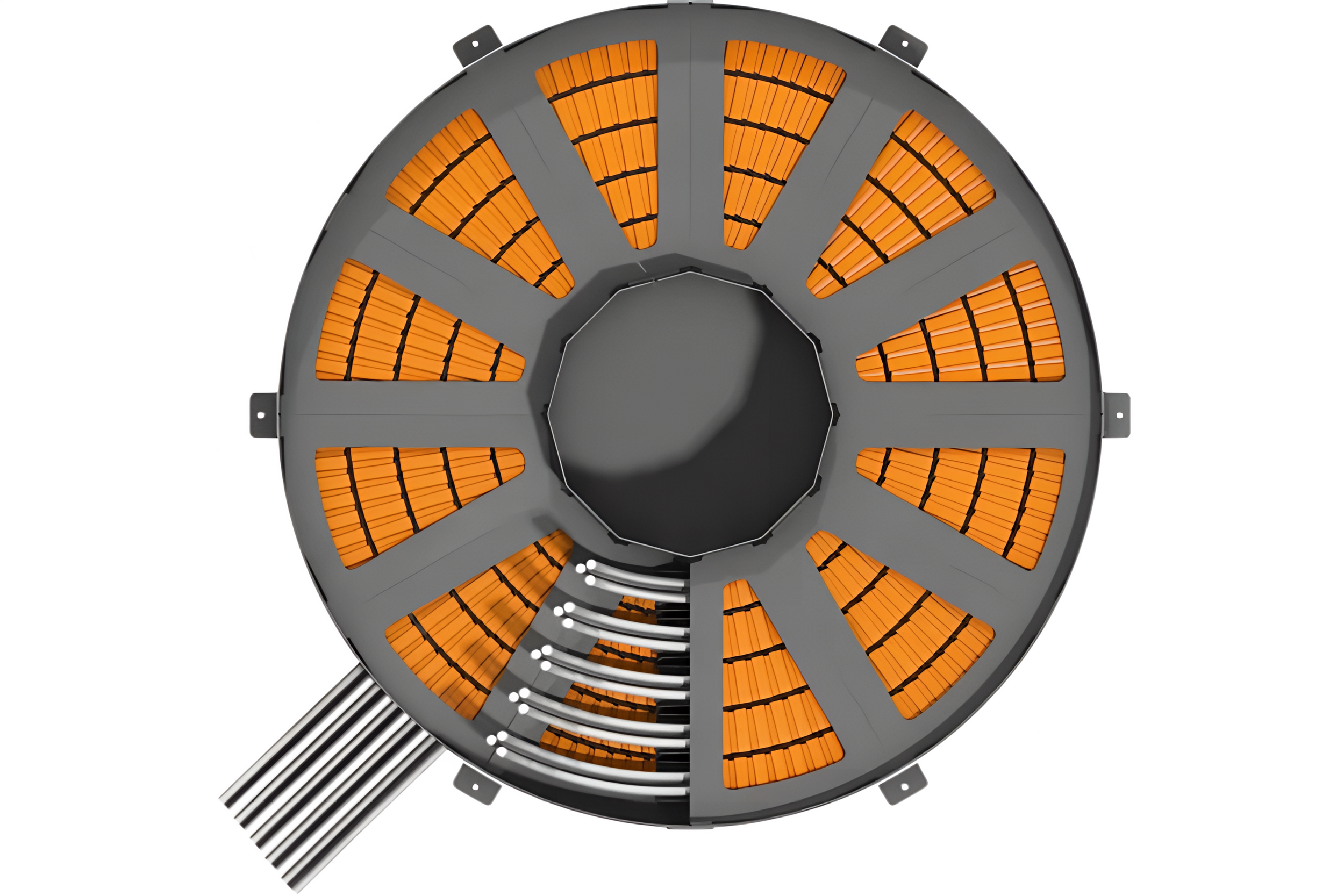

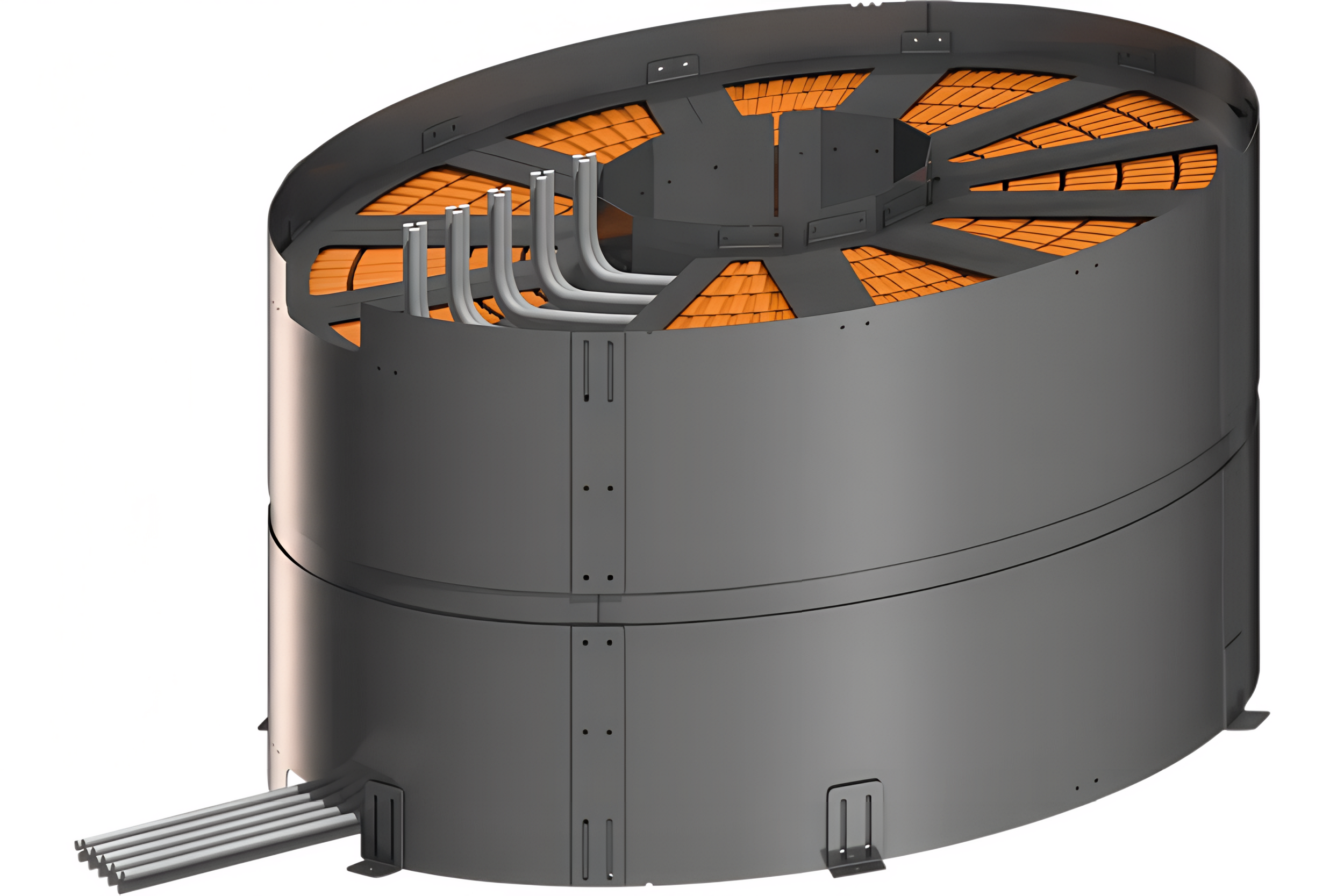

Система TRM работает следующим образом: она расположена в верхней части ветрогенератора точно под мотогондолой. Внутри пять энергоцепей triflex, наполненные силовыми и сигнальными кабелями, расположены параллельно друг другу. Цепи могут двигаться в трех измерениях и имеют гибкие звенья из высокоэффективных полимеров, которые образуют кольцевидную структуру. Это позволяет triflex совершать поворотные движения вокруг центральной оси. Когда вращается мотогондола, движение верхней части TRM синхронизируется с энергоцепями.

Подвижная опорная структура внутри системы гарантирует, что энергоцепи не выходят за пределы своего радиуса изгиба и всегда правильно располагаются. Благодаря контролируемому направлению кабели могут вращаться до 1800° без запутывания или перегибов. Поэтому операторы могут поворачивать мотогондолы до пяти раз вокруг оси в одном направлении и работать против ветра без спешки. Так поддерживается безопасное и энергоэффективное положение системы.

Предварительный монтаж экономит время на установку почти вдвое

igus также уделила большое внимание экономии пространства и сокращению времени монтажа для пользователей. Модуль спроектирован компактным: с наружным диаметром всего 1300 мм и высотой менее метра, он нуждается в минимальном месте возле поворотной оси.

Вдобавок, пользователи могут удобно оснастить систему нужными кабелями еще на земле или приобрести систему, предварительно подготовленную на заводе igus. Компания предлагает кабели из линейки chainflex. Они выдерживают постоянные нагрузки при кручении, не теряют функциональности под разными воздействиями среды – например, из-за жестких перепадов температур и, таким образом, повышают надежность ветрогенераторов. Благодаря предварительно смонтированной системе подачи энергии TRM время установки на производственной площадке клиента можно сократить на 50%.
