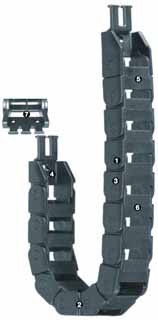

Серия 06 - Цепь, которая не открывается
Серия 06 - Цепь, которая не открывается
- Высокая устойчивость к кручению
- Легкий и недорогой
- Грязеотталкивающие наружные контуры
- Монтажный кронштейн со встроенным предохранителем
- Простота заполнения
- Параметры быстрого доступа
- Система внутреннего разделения литая под давлением (по запросу)
Series 06 подходит для следующих типов дополнений:
Вертикальные типы: применения радиусом изгиба вверх или вниз
Горизонтальные типы: неподдерживаемые применения ≤ 0,6 м
Круговые движения: возможны применения при вращении, может потребоваться механическая обработка (обработка всегда требуется от углов поворота на 180 °)
Рекомендуется использовать Series 06 если:
- Когда требуется небольшая энергетическая цепь с внутренней высотой 10,5 мм и небольшими радиусами изгиба
- Для внутренней ширины до 64 мм
- Для неподдерживаемых длин до 0,62 м и заполнения весом до 0,48 кг / м
- Когда требуется высокая прочность на кручение
- Если требуется односторонняя, не открывающая энергетическая цепь
Не рекомендуется использовать Series 06 если:
- Когда необходимо, чтобы звенья открывались
Серия 07, серия Zipper E06, easy chain®
- Когда требуется легкое заполнение с застежками
Серия 07 Zipper
- Когда требуется очень тихий ход
Серия 045 E2 micro
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
100
Шаг [мм]
20
Вес [кг/м]
0.13
Внешняя высота Ha [мм]
15
D [мм]
56
H [мм]
51
Внешняя ширина Ba [мм]
12.5
Внутренняя высота Hi [мм]
10.5
Внутр. высота: 10,5 мм
Внутр. ширина: 6 - 64 мм
Радиусы изгиба R: 18 - 38 мм
Шаг: 20 мм
Неподдерживаемая длина
Неподдерживаемая длина по отношению к весу
Вот X: Неподдерживаемая длина в м FLB / FLG
Вот Y: вес наполнения в кг /
Нижняя шкала: перемещение S в г.
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина с прямым верхним перемещением
Пример A:
Вес наполнения 0,25 [кг / м]
Неподдерживаемая длина FLB = 0,52 м
Перемещение = 1,2 м
Список запчастей
