Серия 10 - Не открывающаяся цепь

Серия 10 - Не открывающаяся цепь

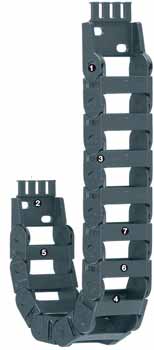

  1. Большие застежки и система с двойными упорами для более долгого срока службы и большой неподдерживаемой длины
  2. Монтажная скоба со встроенной разгрузкой от натяжения
  3. Грязеотталкивающие внешние поверхности
  4. Доступна внутренняя система разделения
  5. Однокомпонентные звенья
  6. Функция легкого наполненения
  7. Открывающаяся функция
  8. 2 опции с установленным внутренним разделением (Part No.: 10.038.075.0.S и Part No.: 10.050.075.0.S)
Series 10 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,3 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series 10 если:
  • Если нужен кабелеукладчик с внутренней высотой 18 мм и маленьким радиусом изгиба
  • С внутренней высотой до 100 мм
  • Для неподдерживаемых длин до 1,2 м и веса наполнения до 1,5 кг/м
  • Если требуется маленький по размеру, но очень прочный кабелеукладчик e-chain®
  • Когда нужен односторонний кабелеукладчик, который не открывается
  • Если необходимо внутреннее разделение
Не рекомендуется использовать Series 10 если:
  • Если необходимо быстрое размыкание звеньев

        Серия 15 Zipper

  • Когда требуется легкое наполнение с помощью соединительных звеньев

        Серия Е14 easy chain®


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
150
D2 [мм]
85
H2 [мм]
102
Шаг [мм]
30.50
Вес [кг/м]
0.35
Внешняя высота Ha [мм]
23
K2 [мм]
150
D [мм]
85
H [мм]
79
Внешняя ширина Ba [мм]
26

Внутр. высота hi: 18 мм
Внутр. ширина Bi: 15 - 100 мм
Радиус изгиба R: 28 - 180 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 0,75 кг/м
Неподдерживаемая длина FLB = 0,85 м
Перемещение = 1,70 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
