Серия 11.031 - Не открывающаяся цепь

Серия 11.031 - Не открывающаяся цепь
Серия 11.031 - Не открывающаяся цепь

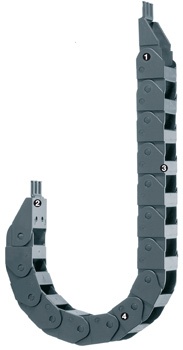

  1. Устойчива к скручиванию
  2. Монтажная скоба со встроенной разгрузкой от натяжения
  3. Грязеотталкивающий внешний корпус
  4. Однокомпонентный дизайн
Series 11.031 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,5 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series 11.031 если:
  • Если необходим кабелеукладчик с внутренней высотой 23 мм и маленьким радиусом изгиба
  • С внутренней шириной до 31 мм
  • Для неподдерживаемых длин до 1,3 м и веса наполнения до 1,5 кг/м
  • Когда необходимо наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется маленький, но абсолютно устойчивый к скручиванию кабелеукладчик
  • Когда необходим односторонний кабелеукладчик e-chain®, который не открывается
Не рекомендуется использовать Series 11.031 если:
  • Когда необходимо размыкание звеньев

         аналогичные по ширине/длине Серии Zipper

  • Когда требуется легкое наполнение с помощью соединительных звеньев

         аналогичные по ширине/длине Серии easy chain®

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
Шаг [мм]
30.50
Вес [кг/м]
0.43
Внешняя высота Ha [мм]
28
K2 [мм]
205
D [мм]
107
H [мм]
123
Внешняя ширина Ba [мм]
41.20

Внутр. высота hi: 23 мм
Внутр. ширина Bi: 31 мм
Радиус изгиба R: 45 - 70 мм
Шаг: 30.5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 0,75кг/м
Неподдерживаемая длина FLB = 0,9 м
Перемещение = 1,8 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
