Серия 11.080 - Не открывающаяся цепь

Серия 11.080 - Не открывающаяся цепь
Серия 11.080 - Не открывающаяся цепь

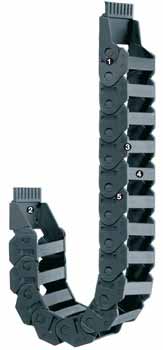

  1. Новый дизайн с большими застежками и системой с двойными пазами для более долгого срока службы и большой неподдерживаемой длины
  2. Монтажная скоба со встроенной разгрузкой от натяжения
  3. Грязеотталкивающие внешние поверхности
  4. Однокомпонентный дизайн
  5. Надежная конструкция
Series 11.080 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,5 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series 11.080 если:
  • Когда необходим кабелеукладчик с большой внутренней высотой (28 мм) и маленькими радиусами изгиба
  • Для неподдерживаемых длин до 1,5 м и веса наполнения до 1,5 кг/м
  • Когда требуется односторонний кабелеукладчик e-chain®, который не открывается
Не рекомендуется использовать Series 11.080 если:
  • Когда необходимо размыкание звеньев

         аналогичная по ширине/длине Серия Zipper

  • Когда требуется легкое наполнение с помощью соединительных звеньев

         аналогичная по ширине/длине Серия easy chain®


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
Шаг [мм]
30.50
Вес [кг/м]
0.73
Внешняя высота Ha [мм]
33.40
K2 [мм]
185
D [мм]
105
H [мм]
119
Внешняя ширина Ba [мм]
93

Внутр. высота hi: 28 мм
Внутр. ширина Bi: 80 мм
Радиус изгиба R: 38 мм
Шаг: 30.5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 0,75 кг/м
Неподдерживаемая длина FLB = 1,0 м
Перемещение = 2,0 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
