Серия 11.1/11.2 - Не открывающаяся цепь

Серия 11.1/11.2 - Не открывающаяся цепь

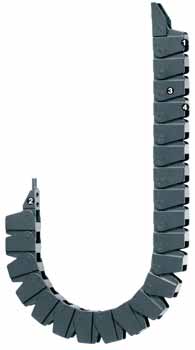

  1. Увеличенная внутренняя высота
  2. Монтажная скоба со встроенной разгрузкой от натяжения
  3. Грязеотталкивающие внешние поверхности
  4. Однокомпонентный дизайн
Series 11.1/11.2 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,5 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series 11.1/11.2 если:
  • Когда необходим кабелеукладчик с внутренней высотой, увеличенной до 41 мм и маленькими радиусами изгиба
  • С внутренней шириной до 25 мм
  • Для неподдерживаемых длин до 1,35 м и веса наполнения до 1,5 кг/м
  • Для узких пространств
  • Когда много кабелей, которые расположены поверх друг друга
  • Если требуется односторонний, не открывающийся кабелеукладчик e-chain®
Не рекомендуется использовать Series 11.1/11.2 если:
  • Когда необходимо размыкание звеньев

         аналогичная длина/ширина Серии Zipper

  • Когда требуется легкое наполнение с помощью соединительных звеньев

         аналогичная длина/ширина Серии easy chain®


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
Шаг [мм]
30.50
Вес [кг/м]
0.50
Внешняя высота Ha [мм]
46
K2 [мм]
190
D [мм]
120
H [мм]
149
Внешняя ширина Ba [мм]
25.50

Внутр. высота hi: 41 мм
Внутр. ширина Bi: 15 - 25 мм
Радиус изгиба R: 40 - 100 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 0,75 кг/м
Неподдерживаемая длина FLB = 0,9 m
Перемещение = 1,8 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
