Серия 14 - Цепь с застежкой-защелкой по внутреннему радиусу

Серия 14 - Цепь с застежкой-защелкой по внутреннему радиусу

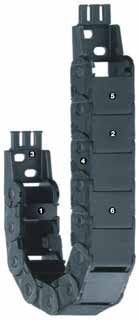

  1. Изнутри может быть открыт с помощью встроенного шарнира
  2. Воспламеняемость класс UL V2
  3. Монтажная скоба со встроенной разгрузкой от натяжения
  4. Грязеотталкивающие внешние контуры
  5. Для скользящих применений
  6. При применении с большой неподдерживаемой длиной
Series 14 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 0,65 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series 14 если:
  • Когда необходим кабелеукладчик с внутренней высотой 20 мм и маленьким радиусом изгиба
  • С внутренней шириной до 50 мм
  • Для неподдерживаемых длин до 0,65 м и веса наполнения до 0,5 кг/м
  • Если требуется кабелеукладчик e-chain® со встроенным шарниром
Не рекомендуется использовать Series 14 если:
  • Для скользящих применений

        Серия 15 Zipper

  • Для большой неподдерживаемой длины

        Серия 15 Zipper


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
Шаг [мм]
30.50
Вес [кг/м]
0.31
Внешняя высота Ha [мм]
25
K2 [мм]
150
D [мм]
86
H [мм]
81
Внешняя ширина Ba [мм]
26

Внутр. высота hi: 20 мм
Внутр. ширина Bi: 15 - 50 мм
Радиус изгиба R: 28 - 125 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 0,25 кг/м
Неподдерживаемая длина FLB = 0,6 м
Перемещение = 1,2 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
