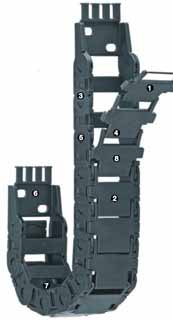

Серия 15 - Цепь с застежкой-молнией по внешнему радиусу

Быстрое открытие и закрытие с помощью застежки-молнии
Для высокого ускорения
Версия с большими застежками и двойной системой упора для длительного срока службы и длинной неподдерживаемой длины
Застежка-молния может быть удлиненной или укороченной на любом звене цепи
Небольшой шаг для спокойного, плавного хода
Монтажная скоба со встроенной функцией снятия натяжения
Возможно внутреннее разделение сепараторами и полосами

Series 15 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,2 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Монтажные размеры

Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину

Длина перемещения S [мм]:

Фиксированный конец dM [мм]:

Длина цепи ** [мм]:

Количество звеньев:

K [мм]

185

Шаг [мм]

30.50

Вес [кг/м]

0.35

Внешняя высота Ha [мм]

D [мм]

H [мм]

Внешняя ширина Ba [мм]

Внутренняя высота Hi [мм]

Внутренняя высота hi: 17 мм
Внутренняя ширина: 15 - 100 мм
Радиусы изгиба R: 38 - 180 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Неподдерживаемая длина и масса заполнения
Вот X: Неподдерживаемая длина в м FLB / FLG
Вот Y: Вес наполнения в кг /
Нижняя шкала: Шаг S в г.
FLB = неподдерживаемая длина с разрешенным прогиб
FLG = неподдерживаемая длина с прямым верхним ходом

Пример A:
Вес наполнения = 0,75 [кг / м]
Неподдерживаемая длина FLB = 0,85 м
Перемещение = 1,70 м

Список запчастей
