Серия 4040 - Цепь с поперечными перемычками между каждым звеном

Серия 4040 - Цепь с поперечными перемычками между каждым звеном

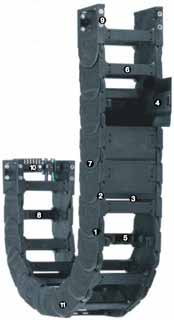

  1. Высокая прочность при боковых применениях благодаря соединению звеньев "внахлест"
  2. Высокая устойчивость к скручиванию
  3. Съемные поперечные перемычки по двум сторонам
  4. Возможна комбинация открытого и закрытого типа
  5. Модульное внутреннее разделение
  6. Съемные крышки в закрытом кабелеукладчике
  7. Боковые поверхности скольжения для боковых операций
  8. Широкие пластиковые поперечные перемычки - идеально подходят к кабелю
  9. Универсальная монтажная скоба КМА с опцией прикрепления с любой стороны
  10. Доступны блокирующая и поворотная монтажная скоба со встроенной разгрузкой от натяжения
  11. Доступна версия с обратным радиусом изгиба
Series 4040 подходит для следующих типов дополнений:
Рекомендуется использовать Series 4040 если:
  • Если требуется высокая устойчивость к скручиванию и нагрузке
  • Если нужна большая неподдерживаемая длина для бокового применения
  • Для продолжительного применения во влажной среде
  • Также доступна версия со встроенными роликами
Не рекомендуется использовать Series 4040 если:
  • Если требуется модель с низким уровнем шума

         Серия Е4.56

  • Когда необходимо более легкое и бюджетное решение

         Серия 14040, Серия R18840

  • Для очень больших длин перемещения и очень высоких нагрузок

         Серия 4040HD


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
650
D2 [мм]
270
H2 [мм]
276
Шаг [мм]
91
Вес [кг/м]
3.65
Внешняя высота Ha [мм]
84
K2 [мм]
610
D [мм]
314
H [мм]
354
Внешняя ширина Ba [мм]
86

Внутр. высота hi: 56 мм
Внутр. ширина Bi: 50 - 600 мм
Радиус изгиба R: 135 - 500 мм
Шаг: 91 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Длинные перемещения

от 10 м до макс. 300 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 300 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. Если длина хода составляет от 4,0 до 10 м, мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
