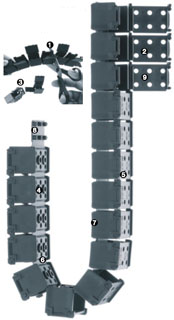

Серия E1.20 - Цепь, с открывающимися защелками по внешнему радиусу
Серия E1.20 - Цепь, с открывающимися защелками по внешнему радиусу
- Легко уменьшить длину - нужно просто обрезать сегмент
- Очень легко наполнить благодаря перемычкам с открывающимися защелками
- Легко увеличить длину, присоединив полосы
- Легко прикрепляется к поверхности с помощью отверстий в звеньях цепи
- Экономичное решение
- По запросу доступны различные материалы и цвета
- Компактный дизайн с гладкими внешними поверхностями
- Возможна разгрузка от натяжения (зажимы в монтажных скобах)
- Перемычка теперь открывается или с одной, или с другой стороны
Series E1.20 подходит для следующих типов дополнений:
Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения
Рекомендуется использовать Series E1.20 если:
- Если требуется очень маленький кабелеукладчик с внутренней высотой 20 мм
- Если необходимо небольшое количество наполнения
- Если требуется экономичный кабелеукладчик e-chain®
- Если нужен кабелеукладчик, который очень легко установить
- Если необходимо простое решение
- Для небольшого количества циклов перемещения
Не рекомендуется использовать Series E1.20 если:
- Для высоких нагрузок
Серия easy chain® Zipper
- Для сложных задач
Cерия easy chain® Zipper
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
120
Шаг [мм]
25
Вес [кг/м]
0.04
Внешняя высота Ha [мм]
27
D [мм]
76
H [мм]
92
Внешняя ширина Ba [мм]
22
Внутренняя высота Hi [мм]
20
Внутр. высота hi: 20 мм
Внутр. высота Bi: 15 мм
Радиус изгиба R: 28 мм
Шаг: 25 мм
