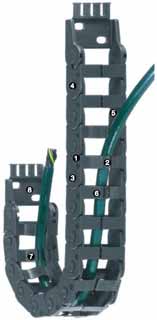

Серия Е14 - Цепь,наполненная по внешнему радиусу

Серия Е14 - Цепь,наполненная по внешнему радиусу
  1. Подходит для применений, когда есть скручивание
  2. Очень просто наполнить - идеален для применения с установленными штекерами
  3. "Принцип нажимной перемычки" соединяет звенья вместе
  4. Маленький шаг для тихого, плавного перемещения
  5. Внутреннее разделение, полностью соответствующее кабелю
  6. Версия Е, наполненная по внешнему радиусу
  7. Монтажные скобы со встроенной опцией снятия натяжения
Series E14 подходит для следующих типов дополнений:

Вертикальные типы: применения радиусом изгиба вверх, вниз
Горизонтальные типы: неподдерживаемые применения ≤ 0,65 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series E14 если:
  • Когда Вам нужен кабелеукладчик e-chain® с внутренней высотой 19 мм и маленьким радиусом изгиба
  • С внутренней шириной до 50 мм
  • Для неподдерживаемых длин до 0,65 м и веса наполнения до 0,5 кг/м
  • Когда необходимо простое наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series E14 если:
  • Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами

         Серия В15 Е2 мини

  • Версия Z не подходит для скользящих перемещений

         Серия В15 Е2 мини


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
150
Шаг [мм]
30.50
Вес [кг/м]
0.31
Внешняя высота Ha [мм]
25
D [мм]
86
H [мм]
81
Внешняя ширина Ba [мм]
27
Внутренняя высота Hi [мм]
19

Внутр. высота hi: 19 мм
Внутр. ширина Bi: 15 - 50 мм
Радиус изгиба R: 28 - 125 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
