Серия Е16 - Цепь, наполненная по внешнему радиусу

Серия Е16 - Цепь, наполненная по внешнему радиусу

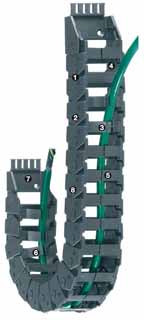

  1. Подходит для применений, когда возможно скручивание цепи
  2. Маленький шаг для тихого, плавного перемещения
  3. Очень просто наполнить - идеален для применения с установленными штекерами
  4. Внутреннее разделение, полностью соответствующее кабелю
  5. Версия Е, наполненная по внешнему радиусу
  6. Монтажные скобы с встроенной опцией снятия натяжений
  7. "Принцип нажимной перемычки" соединяет звенья вместе.
Series E16 подходит для следующих типов дополнений:

Вертикальные типы: применения радиусом изгиба вверх или вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series E16 если:
  • Когда требуется средний кабелеукладчик с внутренней высотой 32 мм
  • С внутренней шириной до 100 мм
  • Для неподдерживаемых длин до 1,0 м и веса наполнения до 0,7 кг/м
  • Когда необходимо простое наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series E16 если:
  • Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами

        Серия 2600/2650/2680/2700/Е2/000

  • Если требуется прочное закрытие открывающихся перемычек

         Cерия 2600/2650/2680/2700/Е2/000


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
190
Шаг [мм]
30.50
Вес за звено [г]
16
Вес [кг/м]
0.51
Внешняя высота Ha [мм]
39
D [мм]
105
H [мм]
119
Внешняя ширина Ba [мм]
37.50
Внутренняя высота Hi [мм]
32

Внутр. высота hi: 32 мм
Внутр. ширина Bi: 23 - 100 мм
Радиус изгиба R: 40 - 100 мм
Шаг: 30,5 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
