Серия E2.15 - Цепь, которая открывается с внешней стороны

Серия E2.15 - Цепь, которая открывается с внешней стороны
Серия E2.15 - Цепь, которая открывается с внешней стороны

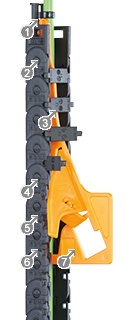

  1. Универсальная: монтажная скоба с функцией снятия натяжения и дополнительным фланцем
  2. Прочная: большие, удобные для сборки защелки
  3. Удобная для кабеля: очень гладкие контуры, - идеальный уход за кабелем
  4. Низкий уровень шума: встроенная система тормоза уменьшает шум
  5. Надежная: угловая система упора для высоких нагрузок
  6. Функции: не открывается или не закрывается по внутреннему и внешнему радиусу вдоль обеих сторон
  7. Доступна свобода в открытии: откройте 1 м за 2 секунды
Series E2.15, openable along the outside подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения шагом ≤ 2,5 м
Круговые движения: возможно применение при вращении


Рекомендуется использовать Series E2.15, openable along the outside если:
  • Когда требуется небольшая энергетическая цепь со внутренней высотой 15 мм и небольшим шагом
  • Для внутренней ширины до 50 мм
  • Для неподдерживаемых длин до 1,3 м и заполнения весом до 1,25 кг / м
  • Когда требуется большой набор модульных компонентов
  • Если требуются длинные неподдерживаемые длины и высокий вес наполнения в случае небольшой энергетической цепи®
  • Тихая работа из-за небольшого шага
Не рекомендуется использовать Series E2.15, openable along the outside если:
  • Там, где необходима закрытая энергетическая цепь

         Серия R09 Zipper e-tube

  • Для наполнения без открывания застежек

         Серии E08 easy chain®

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
130
Шаг [мм]
20
Вес за звено [г]
0.18
Внешняя высота Ha [мм]
19.30
D [мм]
68
H [мм]
75.30
Внешняя ширина Ba [мм]
17.80
Внутренняя высота Hi [мм]
15

Внутренняя высота hi: 15 мм
Внутренняя ширина Bi: 10 - 50 мм
Радиусы изгиба R: 28 - 48 мм
Шаг: 20 мм

Неподдерживаемая длина

Неподдерживаемая длина и масса заполнения
Вот X: Неподдерживаемая длина в м FLB / FLG
Вот Y: Наполнить вес в кг /
Нижняя шкала: Путешествие S в г.
FLB = Неподдерживаемая длина с разрешенным прогибом
FLG = Неподдерживаемая длина с прямым верхним ходом

Пример A:
Вес наполнения = 0,75 [кг / м]
Неподдерживаемая длина FLB = 0,78 м
Перемещение = 1,55 м

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
