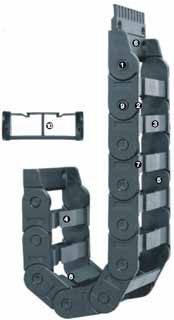

Серия Е200.2 - Цепь, наполненная по внешнему радиусу

Большие защелки - долгий срок службы
Подходит для применений, когда возможно скручивание цепи
Версия Е, для наполнения по внешнему радиусу
Внутреннее пространство, полностью соответствующее кабелю
Монтажная скоба с встроенной опцией снятия натяжения
Грязеотталкивающие внешние поверхности
Очень легко наполнить - кабели нужно просто вдавить внутрь
Запатентованный "дизайн с нажимной перемычкой" соединяет звенья вместе
Доступно с 1 или 2-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)

Series E200.2 подходит для следующих типов дополнений:

Вертикальные типы: применения радиусом изгиба вверх, вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,75 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Монтажные размеры

Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину

Длина перемещения S [мм]:

Фиксированный конец dM [мм]:

Длина цепи ** [мм]:

Количество звеньев:

K [мм]

265

Шаг [мм]

Вес [кг/м]

0.79

Внешняя высота Ha [мм]

D [мм]

142

H [мм]

145

Внешняя ширина Ba [мм]

94.40

Внутренняя высота Hi [мм]

24.3

Bi1 [мм]

Bi2 [мм]

Внутр. высота hi: 24.3 мм
Внутр. ширина Bi: 37+37/50+50 мм
Радиус изгиба R: 55 - 200 мм
Шаг: 46 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Список запчастей
