Серия Е200 - Цепь, наполненная по внешнему радиусу

Серия Е200 - Цепь, наполненная по внешнему радиусу

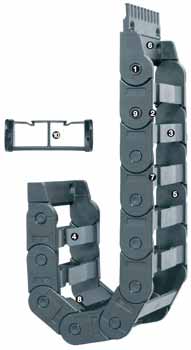

  1. Большие защелки - долгий срок службы
  2. Возможны движения при скручивании
  3. Версия Е, для наполнения по внешнему радиусу
  4. Внутреннее пространство для кабелей
  5. Монтажная скоба со встроенной функцией снятия натяжения
  6. Грязеотталкивающие внешние поверхности
  7. Очень легко наполнить - кабели нужно просто вдавить внутрь
  8. Запатентованный "дизайн с нажимной перемычкой" соединяет звенья вместе
  9. Доступно с 1 или 2-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
Series E200 подходит для следующих типов дополнений:

Вертикальные типы: применения радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1,75 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series E200 если:
  • Когда требуется средний по размеру кабелеукладчик e-chain® с внутренней высотой 24,3 мм
  • С внутренней шириной до 57 мм
  • Для неподдерживаемых длин до 1,75 м и веса наполнения до 2,0 кг/м
  • Когда необходимо простое наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series E200 если:
  • Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами

         Серия 2400/2450/2480/2500

  • Если требуется безопасное закрытие открывающихся перемычек

         Cерия 2400/2450/2480/2500


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
265
Шаг [мм]
46
Вес [кг/м]
0.70
Внешняя высота Ha [мм]
35
D [мм]
142
H [мм]
145
Внешняя ширина Ba [мм]
74.40
Внутренняя высота Hi [мм]
24.3
Bi1 [мм]
57

Внутр. высота hi: 24.3 мм
Внутр. ширина Bi: 57 мм
Радиус изгиба R: 55 - 200 мм
Шаг: 46 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
