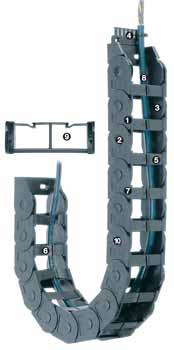

Серия Е26.3 - Цепь, наполненная по внешнему радиусу
Серия Е26.3 - Цепь, наполненная по внешнему радиусу
- Подходит для применений, когда возможно скручивание цепи
- Большие защелки - долгий срок службы
- Внутреннее пространство, полностью соответствующее кабелю
- Монтажная скоба со встроенной опцией снятия натяжения
- Версия Е, наполненная по внешнему радиусу
- Грязеотталкивающие внешние поверхности
- Очень легко наполнить
- Доступно с 1, 2 или 3-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
- "Дизайн с нажимной перемычкой" соединяет звенья вместе.
Series E26.3 подходит для следующих типов дополнений:
Вертикальные типы: применения радиусом изгиба вверх, вниз
Горизонтальные типы: неподдерживаемые применения ≤ 2 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)
Рекомендуется использовать Series E26.3 если:
- Выгодная цена
- Когда требуется простое наполнение без открытия и закрытия перемычек
- Когда необходимо тихое перемещение
Не рекомендуется использовать Series E26.3 если:
- Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами
Серия 3400/3450/3480/3500/Е2/000
- Если необходимо прочное закрытие открывающихся перемычек
Cерия 3400/3450/3480/3500/Е2/000
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
310
Шаг [мм]
56
Вес [кг/м]
1.30
Внешняя высота Ha [мм]
50
D [мм]
172
H [мм]
176
Внешняя ширина Ba [мм]
167
Внутренняя высота Hi [мм]
37.1
Bi1 [мм]
47
Bi2 [мм]
48
Bi3 [мм]
47
Внутр. высота hi: 37.1 мм
Внутр. ширина Bi: 47+48+47 мм
Радиус изгиба R: 63 - 250 мм
Шаг: 56 мм
Неподдерживаемая длина
Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
Список запчастей
