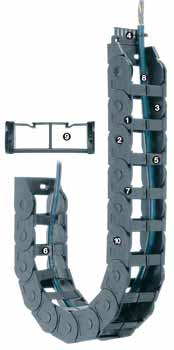

Серия Е26 - Цепь,наполненная по внешнему радиусу
Серия Е26 - Цепь,наполненная по внешнему радиусу
- Подходит для применений, когда возможно скручивание цепи
- Больший защелки - долгий срок службы
- Внутреннее пространство, полностью соответствующее кабелю
- Монтажная скоба со встроенной опцией снятия натяжения
- Версия Е, наполненная по внешнему радиусу
- Грязеотталкивающие внешние поверхности
- Очень легко наполнить
- Доступно с 1, 2 и 3-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
- "Принцип нажимной перемычки" соединяет звенья вместе
Series E26 подходит для следующих типов дополнений:
Вертикальные типы: применения радиусом изгиба вверх или вниз
Горизонтальные типы: неподдерживаемые применения ≤ 2 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)
Рекомендуется использовать Series E26 если:
- Когда требуется средний по размеру кабелеукладчик с внутренней высотой 36,5 мм
- С внутренней шириной до 75 мм
- Для неподдерживаемых длин до 2,0 м и веса наполнения до 4,0 кг/м
- Когда необходимо легкое наполнение без открытия и закрытия перемычек
- Если нужно тихое перемещение
- Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series E26 если:
- Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами
Серия 3400/3450/3480/3500/Е2/000
- Если требуется прочное закрытие открывающихся поперечных перемычек
Cерия 3400/3450/3480/3500/Е2/000
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
310
Шаг [мм]
56
Вес [кг/м]
0.96
Внешняя высота Ha [мм]
50
D [мм]
172
H [мм]
176
Внешняя ширина Ba [мм]
92
Внутренняя высота Hi [мм]
36.5
Bi1 [мм]
75
Внутр. высота hi: 36.5 мм
Внутр. ширина Bi: 75 мм
Радиус изгиба R: 63 - 250 мм
Шаг: 56 мм
Неподдерживаемая длина
Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
Список запчастей
