Серия E2i. 15 - Цепь, открывающаяся изнутри
Серия E2i. 15 - Цепь, открывающаяся изнутри

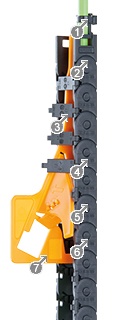

- Универсальная: монтажная скоба с функцией снятия натяжения и дополнительным фланцем
- Прочная: большие, удобные для сборки защелки
- Удобная для кабеля: очень гладкие контуры, - идеальный уход за кабелем
- Низкий уровень шума: встроенная система тормоза уменьшает шум
- Надежная: угловая система упора для высоких нагрузок
- Функции:не открывается и не закрывается по внутреннему и внешнему радиусу вдоль обеих сторон
- Доступна свобода в открытии: откройте 1 м за 2 секунды
Series E2i. 15, openable on the inside подходит для следующих типов дополнений:
Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения шагом ≤ 2,5 м
Круговые движения: возможно применение при вращении
Рекомендуется использовать Series E2i. 15, openable on the inside если:
- Когда требуется небольшая энергетическая цепь с внутренней высотой 15мм и небольшим шагом
- Для внутренней ширины до 50 мм
- Для неподдерживаемых длин до 1,3 м и весом заполнения до 1,25 кг / м
- Когда требуется большой набор модульных компонентов
- Если требуются длинные неподдерживаемые длины и высокий вес наполнения в случае небольшой энергетической цепи®
- Тихая работа из-за небольшого шага
Не рекомендуется использовать Series E2i. 15, openable on the inside если:
- Там, где необходима закрытая энергетическая цепь
Серия R09 Zipper e-tube
- Для заполнения без открывания застежек
Серия E08 easy chain
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
130
Шаг [мм]
20
Вес за звено [г]
0.182
Внешняя высота Ha [мм]
19.30
D [мм]
68
H [мм]
75.30
Внешняя ширина Ba [мм]
17.80
Внутренняя высота Hi [мм]
15
Внутренняя высота: 10 мм
Внутренняя ширина Bі: 6 - 50 мм
Радиус изгиба R: 18 - 38 мм
Шаг: 20 мм
Неподдерживаемая длина
Неподдерживаемая длина по отношению к весу
Ось X: Неподдерживаемая длина в м FLB / FLG
Ось Y: вес наполнения в кг / м
Нижняя шкала: перемещение S в м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина с прямым верхним пробегом
Пример A:
Вес наполнения = 0,75 [кг / м]
Неподдерживаемая длина FLB = 0,78 м
Перемещения = 1,55 м
Список запчастей
