Серия Е2С. 15 - Закрытая цепь

Серия Е2С. 15 - Закрытая цепь

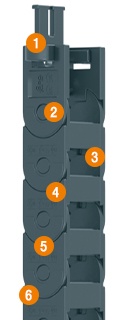

  1. Универсальная: монтажный скоба с функцией снятия натяжения и дополнительным фланцем
  2. Прочная: большие, удобные для сборки защелки
  3. Удобная для кабеля: очень гладкие контуры, - идеальный уход за кабелем
  4. Низкий уровень шума: встроенная система тормоза уменьшает шум
  5. Надежная: угловая система упора для высоких нагрузок
  6. Варианты исполнения: не открывается и не закрывается по внутреннему и внешнему радиусу вдоль обеих сторон
Series E2C. 15, closed подходит для следующих типов дополнений:

Горизонтальный тип: неподдерживаемые применения ≤ 1,3 м

Рекомендуется использовать Series E2C. 15, closed если:
  • Когда требуется небольшая энергетическая цепь с внутренней высотой 15 мм и небольшим шагом
  • Для внутренней ширины до 50 мм
  • Для неподдерживаемых длин до 1,3 м и весом заполнения  до 1,25 кг / м
  • Когда требуется большой набор модульных компонентов
  • Если требуются длинные неподдерживаемые длины и большие веса для заполнения  в случае небольшой по размеру энергетической цепи®
  • Тихая работа из-за небольшого шага
Не рекомендуется использовать Series E2C. 15, closed если:
  • Когда требуется закрытая энергетическая цепь

         Серия R09 Zipper e-tube

  • Для наполнения без открывания застежек

         Серия E08 easy chain

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
130
Шаг [мм]
20
Вес за звено [г]
0.19
Внешняя высота Ha [мм]
19.30
D [мм]
68
H [мм]
75.30
Внешняя ширина Ba [мм]
17.80
Внутренняя высота Hi [мм]
15

Внутренняя высота hi: 15 мм
Внутренняя ширина Bi: 10 - 50 мм
Радиусы изгиба R: 28 - 75 мм
Шаг: 20 мм

Неподдерживаемая длина

Неподдерживаемая длина по отношению к весу
Ось X: Неподдерживаемая длина в м FLB / FLG
Ось Y: вес наполнения в кг / м
Нижняя шкала: перемещение S в м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина с прямым верхним пробегом

Пример A:
Вес наполнения = 0,75 [кг / м]
Неподдерживаемая длина FLB = 0,78 м
Перемещение = 1,55 м
