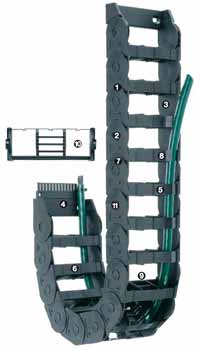

Серия Е300.3 - Цепь,наполненная по внешнему радиусу

Устойчив к скручиванию
Большие защелки - долгий срок службы
Внутреннее пространство, соответствующее кабелю
Монтажная скоба с опцией встроенной разгрузки от натяжения
Версия Е, наполненная по внешнему радиусу
Грязеотталкивающие внешние поверхности
Очень легко наполнить
Возможно внутреннее разделение
Доступно с 1, 2 или 3-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
"Дизайн с нажимной перемычкой" сцепляет звенья вместе.

Series E300.3 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 2,25 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Монтажные размеры

Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину

Длина перемещения S [мм]:

Фиксированный конец dM [мм]:

Длина цепи ** [мм]:

Количество звеньев:

K [мм]

370

Шаг [мм]

Вес [кг/м]

1.92

Внешняя высота Ha [мм]

D [мм]

208

H [мм]

214

Внешняя ширина Ba [мм]

170

Внутренняя высота Hi [мм]

48.5

Bi1 [мм]

Bi2 [мм]

Bi3 [мм]

Внутр. высота hi: 48.5 мм
Внутр. ширина Bi: 47+46+47 мм
Радиус изгиба R: 75 - 300 мм
Шаг: 67 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
