Серия Е300 - Цепь, наполненная по внешнему радиусу

Серия Е300 - Цепь, наполненная по внешнему радиусу

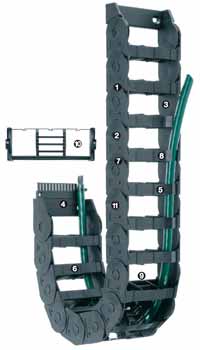

  1. Подходит для применений, когда возможно скручивание цепи
  2. Большие защелки - долгий срок службы
  3. Внутреннее пространство, полностью соответствующее кабелю
  4. Монтажная скоба со встроенной опцией снятия натяжения
  5. Версия Е, наполненная по внешнему радиусу
  6. Грязеотталкивающие внешние поверхности
  7. Очень легко наполнить
  8. Возможны внутренние разделения
  9. Доступно с 1, 2 или 3-камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
  10. "Дизайн с нажимной перемычкой" соединяет звенья вместе.
Series E300 подходит для следующих типов дополнений:

Вертикальные типы: применения радиусом изгиба вверх или вниз
Горизонтальные типы: неподдерживаемые применения ≤ 2,25 м
Круговые движения: возможны вращающиеся применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series E300 если:
  • Когда требуется средний кабелеукладчик с внутренней высотой 48,5 мм
  • С внутренней шириной до 75 мм
  • Для неподдерживаемых длин до 2,25 м и веса наполнения до 8,0 кг/м
  • Когда необходимо наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series E300 если:
  • Для применений с особенно высокими нагрузками и большими неподдерживаемыми длинами

         Серия 3400/3450/3480/3500/Е2/000


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
370
Шаг [мм]
67
Вес [кг/м]
1.60
Внешняя высота Ha [мм]
64
D [мм]
208
H [мм]
214
Внешняя ширина Ba [мм]
95
Внутренняя высота Hi [мм]
48.5
Bi1 [мм]
75

Внутр. высота hi: 48,5 мм
Внутр. ширина Bi: 75 мм
Радиус изгиба R: 75 - 300 мм
Шаг: 67 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
