Серия R1608 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

Серия R1608 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

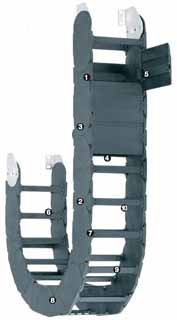

  1. Высокая надежность благодаря соединению звеньев внахлест
  2. Внешний и внутренний принцип соединения звеньев
  3. Гладкие боковые поверхности приспособлены для боковых операций
  4. Могут быть объединены открытые и закрытые типы
  5. Съёмные перемычки в закрытом кабелеукладчике
  6. Модульное внутреннее разделение
  7. Грязеотталкивающая внешняя поверхность
  8. Также доступен с обратным радиусом изгиба
  9. Широкие полимерные поперечные перемычки идеально соответствуют кабелю
Series R1608 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх ≤ 100 м, радиусом изгиба вниз ≤ 5 м
Горизонтальные типы: неподдерживаемые применения ≤ 4,5 м, скользящие применения ≤ 400 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series R1608 если:
  • Когда требуется прочный кабелеукладчик e-chain® с внутренней высотой 112 мм (в закрытом кабелеукладчике внутренняя высота 108 мм)
  • Если нужно обеспечить внутреннюю ширину до 600 мм
  • Для неподдерживаемых длин до 4,5 м и веса наполнения до 50 кг/м
  • Для длинных перемещений до 400 м
  • Также удобен для применений радиусом изгиба вверх, вниз и для боковых применений
  • Если нужен кабелеукладчик, поддерживающий множество различных опций и дополнительных деталей
  • Хорошее соотношение внешних и внутренних размеров
  • Если серия 640 негабаритна
Не рекомендуется использовать Series R1608 если:
  • Если нужен очень прочный кабелеукладчик

         Серия R4.112

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
ΔCL [мм]
500
K [мм]
1716
D2 [мм]
1000
H2 [мм]
325
Шаг [мм]
143
Вес [кг/м]
7.69
Внешняя высота Ha [мм]
140
K2 [мм]
1075
D [мм]
535
H [мм]
640
Внешняя ширина Ba [мм]
234

Внутр. высота hi: 112 мм
Внутр. ширина Bi: 200 - 400 мм
Радиус изгиба R: 250 - 600 мм
Шаг: 143 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 6 кг/м
Неподдерживаемая длина FLB = 4,0 м
Перемещение = 8,0 м

Длинные перемещения

от 14 м до макс. 400 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 400 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. В случае длины хода от 9,0 до 14 м мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
