Серия R4.32 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

Серия R4.32 - Закрытый кабелеукладчик с застежками-защелками с двух сторон
Серия R4.32 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

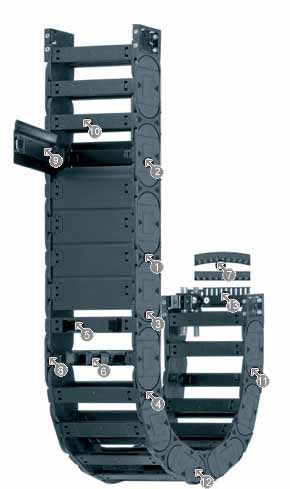

  1. Прямое перемещение благодаря дизайну внутренней/внешней части звена
  2. Тихое перемещение благодаря встроенному тормозу в системе упора
  3. Соединение звеньев внахлест обеспечивает высокую жесткость и большие нагрузки
  4. Устойчивость к растяжению на 15% больше (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции системы
  5. Доступны открывающиеся поперечные перемычки 385.X.Q
  6. Новая система внутреннего разделения увеличивает срок службы кабелей
  7. Версию "без преднатяга" (NC) можно получить просто перевернув звенья, без дополнительной обработки
  8. Поперечные перемычки можно перемещать или снимать с двух сторон
  9. Открывающиеся крышки закрытого кабелеукладчика также съемные
  10. Широкие пластиковые поперечные перемычки, идеально соответствующие кабелю
  11. Улучшенные поверхности скольжения - долгий срок службы
  12. Гладкая внешняя поверхность обеспечивает меньшую вероятность загрязнения
  13. Сепаратор разгрузки от натяжения может быть встроен в монтажную скобу
Series R4.32 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх ≤ 80 м, радиусом изгиба вниз ≤ 5 м
Горизонтальные типы: неподдерживаемые применения ≤ 3,3 м, скользящие применения ≤ 200 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series R4.32 если:
  • Когда требуется прочный кабелеукладчик e-chain® или закрытый кабелеукладчик e-tube с внутренней высотой 32 мм
  • Если нужно обеспечить внутреннюю ширину до 400 мм
  • Для неподдерживаемых длин до 3,25 м и веса наполнения до 15 кг/м
  • Для длинных перемещений до 200 м
  • Также удобен для применений радиусом изгиба вверх, вниз и для боковых применений
  • Если требуется кабелеукладчик, поддерживающий множество различных опций и дополнительных деталей
Не рекомендуется использовать Series R4.32 если:
  • Когда нужен кабелеукладчик e-chain® с низким уровнем вибрации

         Серия Е6.35

  • Когда кабелеукладчик e-chain® будет использоваться в чистых помещениях (ISO Class 1)

         Серия Е6.35

  • Когда нужен кабелеукладчик с такими же внешними размерами, но с большей внутренней высотой

         Серия E4.38L

  • Если важно открытие по одной стороне

         Серия 2600/2650/2680/2700

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
ΔCL [мм]
210
K [мм]
784
D2 [мм]
470
H2 [мм]
166
Шаг [мм]
56
Вес [кг/м]
2.45
Внешняя высота Ha [мм]
54
K2 [мм]
505
D [мм]
236
H [мм]
304
Внешняя ширина Ba [мм]
73

Внутр. высота hi: 32 мм
Внутр. ширина Bi: 50 - 300 мм
Радиус изгиба R: 125 - 300 мм
Шаг: 56 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Длинные перемещения

от 10 м до макс. 200 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 200 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. Если длина хода составляет от 7,0 до 10 м, мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
Свяжитесь с менеджером, чтобы получить личную скидку на товар
