Серия R4.80 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

Серия R4.80 - Закрытый кабелеукладчик с застежками-защелками с двух сторон

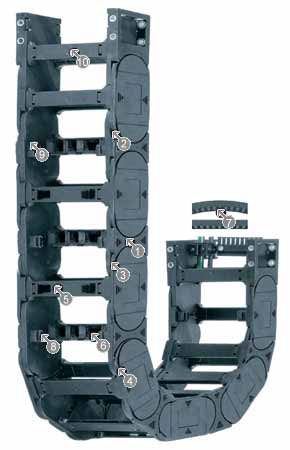

  1. Прямое перемещение благодаря дизайну внутренней/внешней части звена
  2. Тихое перемещение благодаря встроенному тормозу в системе упора
  3. Соединение звеньев внахлест обеспечивает высокую жесткость и большие нагрузки
  4. Устойчивость к растяжению на 15% больше (в сравнении со старой серией E4), большая длина без поддержки благодаря улучшенной конструкции системы
  5. Доступны открывающиеся поперечные перемычки 450.X.Q
  6. Новая система внутреннего разделения увеличивает срок службы кабелей
  7. Версию "без преднатяга" (NC) можно получить просто перевернув звенья, без дополнительной обработки
  8. Поперечные перемычки можно перемещать или снимать с двух сторон
  9. Открывающиеся крышки закрытого кабелеукладчика также съемные
  10. Широкие пластиковые поперечные перемычки, идеально соответствующие кабелю
Series R4.80 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх ≤ 120 м, радиусом изгиба вниз ≤ 6 м
Горизонтальные типы: неподдерживаемые применения ≤ 6,2 м, скользящие применения ≤ 400 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series R4.80 если:
  • Когда требуется прочный кабелеукладчик e-chain® или закрытый кабелеукладчик e-tube с внутренней высотой 80 мм
  • Если нужно обеспечить внутреннюю ширину до 600 мм
  • Для неподдерживаемых длин до 6,0 м и веса наполнения до 80 кг/м
  • Для длинных перемещений до 400 м
  • Также удобен для применений радиусом изгиба вверх, вниз и для боковых применений
  • Если нужен кабелеукладчик, поддерживающий множество различных опций и дополнительных деталей
Не рекомендуется использовать Series R4.80 если:
  • Когда требуется кабелеукладчик e-chain® с низким уровнем вибрации

         Серия Е6.80

  • Если кабелеукладчик будет использоваться в чистых помещениях (ISO Class 1)

         Серия Е6.80

  • Ради экономии пространства и финансов , если Вам подходит  "легкая" версия с более тонкими боковыми частями

         Серии 15050, 15150,19850

Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
ΔCL [мм]
389
K [мм]
1330
D2 [мм]
800
H2 [мм]
242
Шаг [мм]
111
Вес [кг/м]
1
Внешняя высота Ha [мм]
108
K2 [мм]
855
D [мм]
421
H [мм]
508
Внешняя ширина Ba [мм]
150

Внутр. высота hi: 80 мм
Внутр. ширина Bi: 150 - 460 мм
Радиус изгиба R: 200 - 1000 мм
Шаг: 111 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Пример A:
Вес наполнения = 20 кг/м
Неподдерживаемая длина FLB = 4,3 м
Перемещение = 8,6 м

Длинные перемещения
от 12 м до макс. 400 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 400 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. Если длина хода составляет от 10 до 12 м, мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба
Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
