Серия R760 - Полностью закрытый кабелеукладчик

Серия R760 - Полностью закрытый кабелеукладчик

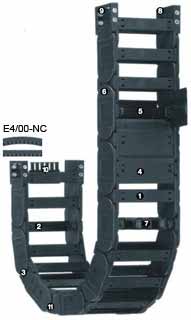

  1. Съемные поперечные перемычки по двум сторонам
  2. Широкие пластиковые поперечные перемычки - идеально подходят к кабелю
  3. Система упора со встроенным тормозом для уменьшения шума
  4. Возможна комбинация открытого и закрытого типа
  5. Съемные крышки в закрытом кабелеукладчике
  6. Оптимизированные поверхности скольжения
  7. Модульное внутреннее разделение
  8. Монтажные скобы КМА с опцией установки с любой стороны
  9. Доступны блокирующие и поворотные монтажные скобы
  10. Разгрузка от натяжения может быть встроена в монтажную скобу
Series R760 подходит для следующих типов дополнений:
Рекомендуется использовать Series R760 если:
  • Если нужно тихое перемещение
  • Для очень высоких скоростей и быстрого ускорения
  • Для больших длин перемещения
  • Для большого веса наполнения
Не рекомендуется использовать Series R760 если:
  • Для зигзагообразных применений

         Система Е 4/4

  • Для боковых применений

         Система Е 4/4

  • Когда нужен закрытый кабелеукладчик с очень низким уровнем вибрации

         Серия R6.29


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
330
D2 [мм]
145
H2 [мм]
152
Шаг [мм]
46
Вес [кг/м]
1.25
Внешняя высота Ha [мм]
42
K2 [мм]
330
D [мм]
165
H [мм]
192
Внешняя ширина Ba [мм]
70

Внутр. высота hi: 28 мм
Внутр. ширина Bi: 50 - 300 мм
Радиус изгиба R: 63 - 250 мм
Шаг: 46 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Длинные перемещения

от 10 м до макс. 200 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 200 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. Если длина хода составляет от 4,0 до 10 м, мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
