Серия R880 - Полностью закрытый кабелеукладчик

Серия R880 - Полностью закрытый кабелеукладчик

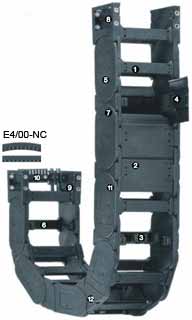

  1. Съемные поперечные перемычки по двум сторонам
  2. Возможна комбинация открытого и закрытого типа
  3. Модульное внутреннее разделение
  4. Съемные крышки в закрытом кабелеукладчике
  5. Система регулировки упора со встроенным тормозом для уменьшения шума
  6. Широкие пластиковые поперечные перемычки идеально подходят к кабелю
  7. Оптимизированные поверхности скольжения - высокая боковая износостойкость
  8. Монтажные скобы КМА с опцией установки с любой стороны
  9. Доступны блокирующие и поворотные монтажные скобы
  10. Разгрузка от натяжения может быть встроена в монтажную скобу
  11. Грязеотталкивающая внешняя поверхность
Series R880 подходит для следующих типов дополнений:
Рекомендуется использовать Series R880 если:
  • Если нужно тихое перемещение
  • Для очень высоких скоростей и быстрого ускорения
  • Для применения при больших длинах перемещения
  • Для большого веса наполнения
  • Также доступен с системой без прогиба
Не рекомендуется использовать Series R880 если:
  • Когда требуется большая неподдерживаемая длина для бокового применения

         Серия R4.56

  • Если требуется закрытый кабелеукладчик с очень низким уровнем вибрации

         Серия R6.52


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
819
D2 [мм]
480
H2 [мм]
266
Шаг [мм]
91
Вес [кг/м]
3.98
Внешняя высота Ha [мм]
84
K2 [мм]
655
D [мм]
329
H [мм]
384
Внешняя ширина Ba [мм]
111

Внутр. высота hi: 56 мм
Внутр. ширина Bi: 75 - 462 мм
Радиус изгиба R: 150 - 500 мм
Шаг: 91 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Длинные перемещения

от 12 м до макс. 400 м
Длина цепи = S / 2 + K2
Длинные перемещения - скольжение (до 400 м)
В направляющем желобе, верхние дорожки перемещения e-chain® скользят по нижним. Мы рекомендуем, чтобы наши инженеры поддерживали вас при планировании этого типа системы. Если длина хода составляет от 9,0 до 12 м, мы рекомендуем использовать большую неподдерживаемую энергетическую цепь.

A1 = Перемещение
A2 = фиксированный конец
A3 = направляющий желоб со скользящим блоком
A4 = направляющий желоб со скользящим блоком
A5 = Общая длина направляющего желоба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
