Серия Z045 - Цепь, наполненная по внутреннему радиусу

Серия Z 045 - Цепь, наполненная по внутреннему радиусу

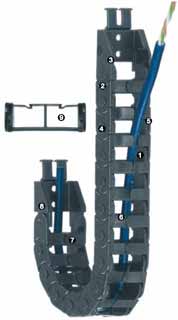

  1. Очень просто наполнить
  2. Маленький шаг для тихого, плавного перемещения
  3. Устойчив к скручиванию
  4. "Дизайн с нажимной перемычкой" соединяет звенья вместе
  5. Внутреннее пространство, соответствующее кабелю
  6. Версия Z, наполненная по внутреннему радиусу
  7. Доступнны монтажные скобы
  8. Доступно с 1 или 2 - камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
Series Z045 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 0,4 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series Z045 если:
  • Когда требуется маленький кабелеукладчик с внутренней высотой 9,4 мм и маленьким шагом
  • С внутренней шириной до 27 мм
  • Для неподдерживаемых длин до 0,4 м и веса наполнения до 0,25 кг/м
  • Когда необходимо наполнение без открытия и закрытия перемычек
  • Если необходимо тихое, плавное перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series Z045 если:
  • Для применения с большими нагрузками и длинами

         Серия 06 Е2 микро

  • Требуется очень тихое перемещение

         Серия 045 Е2 микро

  • Необходима высокая стабильность

         Серия 06 Е2 микро


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
85
Шаг [мм]
13
Вес [кг/м]
0.11
Внешняя высота Ha [мм]
12.50
D [мм]
44
H [мм]
48.50
Внешняя ширина Ba [мм]
23
Внутренняя высота Hi [мм]
9.4

Внутр. высота hi: 9.4 мм
Внутр. ширина Bi: 16 мм
Радиус изгиба R: 18 - 38 мм
Шаг: 13 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
Цена[грн]
