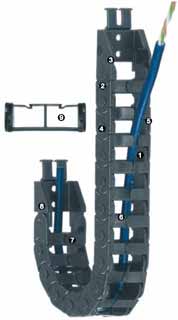

Серия Z045.2 - Цепь, наполненная по внутреннему радиусу
Серия Z045.2 - Цепь, наполненная по внутреннему радиусу
- Очень просто наполнить
- Маленький шаг для тихого, плавного перемещения
- Устойчив к скручиванию
- "Дизайн с нажимной перемычкой" соединяет звенья вместе
- Внутреннее пространство, полностью соответствующее кабелю
- Версия Z, наполненная по внутреннему радиусу
- Доступны монтажные скобы
- Доступно с 1 или 2 - камерной системой (литая система для разделения кабеля, сформированная из нескольких камер)
Series Z045.2 подходит для следующих типов дополнений:
Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 0,55 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)
Рекомендуется использовать Series Z045.2 если:
- Если необходимо легкое наполнение без открытия перемычек
- Если требуется очень маленький шаг
Не рекомендуется использовать Series Z045.2 если:
- Для применения с большими нагрузками и длинами
Серия 06 Е2 микро
- Необходимо очень быстрое перемещение
Серия 045 Е2 микро
- Требуется высокая устойчивость
Серия 06 Е2 микро
Монтажные размеры
Артикул:
Внутренняя ширина Bi [мм]
Радиус изгиба R [мм]
Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
85
Шаг [мм]
13
Вес [кг/м]
0.13
Внешняя высота Ha [мм]
12.50
D [мм]
44
H [мм]
48.50
Внешняя ширина Ba [мм]
23
Внутренняя высота Hi [мм]
9.4
Bi1 [мм]
7
Bi2 [мм]
7
Внутр. высота hi: 9,4 мм
Внутр. ширина Bi: 7+7 мм
Радиус изгиба R: 18 - 38 мм
Шаг: 13 мм
Неподдерживаемая длина
Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба
Список запчастей
