Серия Z08 - Цепь, наполненная по внутреннему радиусу

Серия Z08 - Цепь, наполненная по внутреннему радиусу

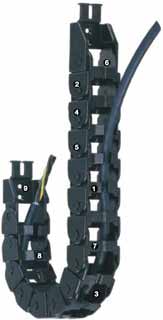

  1. Очень легко наполнить - идеален для применения с установленными штекерами
  2. Маленький шаг для тихого, плавного перемещения
  3. Устойчив к скручиванию
  4. Очень легкий
  5. "Принцип нажимной перемычки" соединяет звенья вместе
  6. Внутреннее разделение, соответствующее кабелю
  7. Версия Z, наполненная по внутреннему радиусу
  8. Монтажные скобы со встроенной опцией разгрузки от натяжения
Series Z08 подходит для следующих типов дополнений:

Вертикальные типы: радиусом изгиба вверх, радиусом изгиба вниз
Горизонтальные типы: неподдерживаемые применения ≤ 1 м
Круговые движения: возможны вращающие применения, может потребоваться обработка на станках (при дополнительной обработке на станках необходимый угол вращения равен 180°)

Рекомендуется использовать Series Z08 если:
  • Когда требуется маленький кабелеукладчик с внутренней высотой 14,7 мм и маленькими радиусами изгиба
  • С внутренней высотой до 50 мм
  • Для неподдерживаемых длин до 1,0 м и веса наполнения до 0,7 кг/м
  • Когда необходимо наполнение без открытия и закрытия перемычек
  • Если необходимо тихое перемещение
  • Если требуется легкий и экономичный кабелеукладчик e-chain®
Не рекомендуется использовать Series Z08 если:
  • Для применения с большими нагрузками и длинами

         Серия 09 Zipper

  • Версия Z неудобна для скользящего режима

         Серия 09Zipper


Монтажные размеры
Артикул:

Внутренняя ширина Bi [мм]

Радиус изгиба R [мм]

Введите необходимую длину
Длина перемещения S [мм]:
Фиксированный конец dM [мм]:
Длина цепи ** [мм]:
Количество звеньев:
0
K [мм]
130
Шаг [мм]
20
Вес [кг/м]
0.21
Внешняя высота Ha [мм]
19.30
D [мм]
68
H [мм]
75
Внешняя ширина Ba [мм]
18.20
Внутренняя высота Hi [мм]
14.6

Внутр. высота hi: 14,6 мм
Внутр. ширина Bi: 10 - 50 мм
Радиус изгиба R: 28 - 48 мм
Шаг: 20 мм

Неподдерживаемая длина

Зависимость неподдерживаемой длины от веса наполнения
Х ось: Неподдерживаемая длина FLB/FLG, м
Y ось: Вес наполнения, кг/м
Нижняя шкала: Перемещение S, м
FLB = Неподдерживаемая длина с допустимым прогибом
FLG = Неподдерживаемая длина без прогиба

Список запчастей
Артикул
Длина[мм]
Количество[шт]
