Серия MG (шариковые каретки миниатюрной серии) MGNR07R

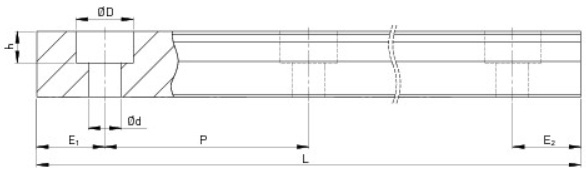

Описание Рельс MGNR (крепление сверху)

WR - ширина рельса

H- высота рельса

D - диаметр крепежного отверстия

d - диаметр крепежного отверстия

Р - расстояние между двумя отверстиями

Е - Расстояние от центра последнего отверстия до края

Спецификации продукта Характеристики
Артикул Цена /М.
Ничего не найдено.

HIWIN предлагает стандартную длину направляющей под нужды клиента. Для нестандартной длины (E) рекомендуемый размер не должен превышать 1/2 размера шага (P). Это предотвращает нестабильность конца направляющей.

L =(n-1) xP + 2 x E

L : Общая длина направляющей (мм)
n : Число крепёжных отверстий
P : Расстояние между крепёжными отверстиями (мм)
E : Расстояние от центра последнего крепёжного отверстия до края направляющей



Стандартная и максимальная длина направляющей

*Единица измерения в таблице указана в мм.

Cерия/Типоразмер MGNR      (7М) MGNR      (9М) MGNR (12М) MGNR  (15М)
  40 (3) 55 (3) 70 (3) 70 (2)
  55 (4) 75 (4) 95 (4) 110 (3)
  70 (5) 95 (5) 120 (5) 150 (4)
  85 (6) 115 (6) 145 (6) 190 (5)
Стандартная длина L(n) 100 (7) 135 (7) 170 (7) 230 (6)
  130 (9) 155 (8) 195 (8) 270 (7)
    175 (9) 220 (9) 310 (8)
    195 (10) 245 (10) 350 (9)
    275 (14) 270 (11) 390 (10)
    375 (19) 320 (13) 430 (11)
      370 (15) 470 (12)
      470 (19) 550 (14)
      570 (23) 670 (17)
      695 (28) 870 (22)
Шаг (P) 15 20 25 40
Расстояние до края (Es) 5 7.5 10 15
Max. cтандартная
длина
595 (40) 995 (40) 1995 (80) 1990 (50)
Max. длина 600 1000 2000 2000
